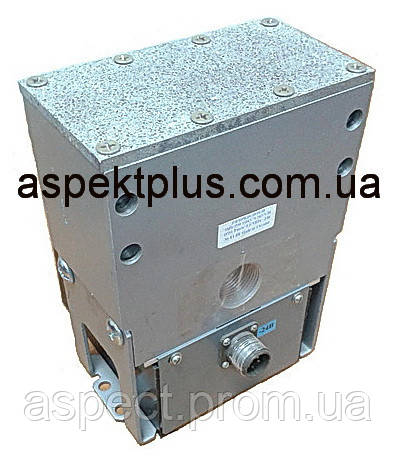

Пневморозподільник У71-22А
від 10 000 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: у71
- +380 (93) 845-70-32Отдел продаж
Пневморозподільник У7122А
Призначення У712, застосовуваність і умови роботиПневморозподільники У7122А (16 УХЛ4 ОСТ2 КП92-4-83(76), 24В, У71-22) УХЛ4 трилінійні здвоєні (інша назва: клапан здвоєний триходовий У71) з умовним проходом 16; 25 і 40 мм із пневматичним блокуванням, однобічним електропневматичним керуванням, пневматичним поверненням і ручним дублюванням керування, призначені для керування кузньово-пресовими та іншими машинами. Чутливо пресові машини обладнані пневморозподільниками У71-22(24,26)А мають дворучну або педальну систему керування. Пневморозподільники призначені для роботи на стиснутому повітрі за тиску від 0,25 МПа до 1,0 МПа, очищеного не грубіше 10 класу забрудненості за ГОСТ 17433-80, що містить розпилене мастило в'язкістю від 10 до 35 мм°/с (сСт) за температури 50 °C, концентрацією з розрахунку 2...4 краплі на 1 м3 повітря, нанесеного до умов ГОСТ 12449. У нашій компанії ви можете купити пневморозподільники У71-24А, У71-22А, У71-26А за вигідною ціною і майже завжди з наявності. Крім самих клапанів, у зборі також можна купити запчастини до пневморозподільників У7124А, У7122А та У7126А. |
Характеристики пневморозподільників У71-2
| Параметри | Типорозміри | ||
| Клапан У71-22А (16 ОСТ2 КП92-4-83) |
Клапан У71-24А (25 ОСТ2 КП92-4-83) |
Клапан У71-26А (40 ОСТ2 КП92-4-83) |
|
| Умовний прохід, мм | 16 | 25 | 40 |
| Номінальний тиск, МПа | 1,0 | ||
| Мінімальний робочий тиск, МПа, не більш ніж | 0.25 | ||
| Залишковий тиск повітря на виході під час спорожнення пневмомагістралі через одну секцію пневморозподільника під час тиску 0.63 МПа, МПа, не більш ніж | 0,02 | ||
| Пропускна здатність пневматичної лінії "вхід" ("1") — "вихід" ("2"), Kv*, м3/год, не менш ніж | 8 | 12 | 22 |
| Пропускна здатність пневматичної лінії "вихід" ("2") — атмосфера" ("3"), Kv*, м3/год, не менш ніж | 10,5 | 18,5 | 27,0 |
| Час увімкнення за тиску 0.63 МПа, с, не більш ніж | 0,06 | ||
| Час вимкнення за тиску 0.63 МПа, с, не більш ніж | 0,08 | ||
| Максимальна кількість спрацьовувань, хв-1 | 100 | 90 | 70 |
| Род тока | постійний | ||
| Напруга, В | 24, 110 | ||
| Маса пневморозподільника, кг, не більш ніж | 8,5 | 8,5 | 14,5 |
Структура умовного позначення
| У71-22А | УХЛ | 4 | |||
|
Кліматичне вироблення за ГОСТом 15150 (УХЛ, О)
|
|||||
|
Умовний прохід: 2 А - 16 мм (У71-22А); 4А - 25 мм (У71-24А); 6А - 40 мм (У71-26А)
|
|||||
Розміри та схема під'єднання У71
|
|
Електрична схема з'єднання
|
Примітка: під'єднання пневморозподільника до електричної мережі здійснюється за допомогою з'єднувача електричного ШР20П5НШ10, що входить до комплекту постачання всіх моделей У71.
Пристрій пневморозподільників
Конструктивно пневморозподільники У71-22, У71-24А й У71-26А складаються з 2 клапанних секцій, з'єднаних між собою. Керування роботою кожної секції здійснюється трилінійним розподільником з електромагнітним керуванням (24 В або 110 В, струм постійний). Для контролю несправності кожної з трилінійних секцій до їхніх порожнин пневмопідсилювачів під'єднаний сигналізатор — датчик тиску. Електричне керування кожною секцією відбувається за самостійною ланцюжкою за допомогою роз'єму. Під'єднання розподілювачів У71-2... до пневматичної мережі відбувається пневматичними трубками або жорсткими трубопроводами з перерізом відповідно до умовного проходу пневморозподільника (16 мм, 25 мм або 40 мм).
Опис роботи пневморозподільника У71-22А (У71-24А, У71-26А)
Під час подавання електричного сигналу на електромагнітчики пілотних розподілювачів стиснене повітря надходить у порожнини пневмопідсилювачів обох секцій, клапанні блоки переміщаються нижнім сідлам і перекривають їх, повітря надходить на вихід розподільника. Якщо одна з секцій не ввімкнулася (не вимкнулася), то на виході розподільника тиск не перевищуватиме 0,02 МПа, тому що стиснене повітря буде стисненим іншою секцією в атмосферу, водночас електричний ланцюг сигналізатор розомкнеться.
Для унеможливлення розоголадження сигналів керування, що призводить до несинхронності спрацьовування секцій пневморозподільника У71-22А, У71-24, У71-26А, у конструкції розподілювача передбачений електронний блок керування.
Запчастини до пневморозподільників У7124А, У7122А та У7126А для самостійного ремонту
.jpg)
Примітки з експлуатації
- Пневморозподільники У71-22, У71-24, У71-26 працюють від мережі постійного струму напругою 24 В або 110 В;
- Пневморозподільники працездатні в будь-якому просторовому положенні;
- Час розоголадження електричних сигналів керування секціями пневморозподільника не має бути більш ніж 0,05 с;
- Пневморозподільник унеможливлює повторне ввімкнення за однієї невимкненої секції;
- Під час під'єднання контактів мікровимикача послідовно в електричний ланцюг "Вбивчий СТОП" машини, розподілювач У71- забезпечує розмикання цього ланцюга під час неспрацьовування однієї зі секцій;
- Вібростійкість і віброміцність відповідають III ступеня жорсткості за ГОСТ 28988;
- Ступінь захисту від впливу довкілля та ступінь захисту персоналу від зіткнення до струмовідних частин IP20 ГОСТ 14254-96;
- Пневморозподільники У7122, У7124, У7126 можуть працювати за будь-яких режимів і тривалості увімкнень за ГОСТ 19264-82;
- Коливання напруги живлення від номінального в межах 10%;
- Вимоги безпеки під час експлуатації мають відповідати ГОСТ 12.3.001-85;
- У разі робочих тисків 5 кгс/см2 рекомендується пневморозподільникам У71 закривати спеціальними звукопоглинальними кожухами та встановлювати їх поза зоною перебування обслуговчого персоналу;
- Середня сумарна оперативна трудомісткість поточних ремонтів — не більш ніж 7 щелеп./год.
Приклади умовного позначення:
пневморозподільник У71-24А (24В, постійний струм) УХЛ4 - пневморозподільник здвоєний, з пневматичним блокуванням, умовний прохід 25 мм, напруга 24 Вольта, струм постійний, кліматичне виготовлення УХЛ4
Триходовий здвоєнийблокований клапан, що застосовується на гільйотині НД3312Г
|
|
||||||||||
|
Повітропровід гільйотини складається з пневматичного блока, ресивера, оливорозпилювача та триходового здвоєного блокованого клапана (аналог У71-22А), з'єднаних лініями зв'язку з муфтою-гальмотом. Пневморозподільник У71-22А
Пневморозподільник У71-24А
Пневморозподільник У71-26А
Пневморозподільник 3МП25М-11П (аналог У7124А)
Пневморозподільник 3МП16М-11П (аналог У7122А)
У разі запита в пошуковій системі для пошуку пневморозподільників У71 користувачі часто набирають: У71-24А, пневморозподільник У7124, У7124А та e71-24f). |
