Пневморозподільники П-РЕ-3/2,5-7312
|
|
Пневморозподільник П-РЕ 3/2,5 7312, ПРЕ 3/2,5-7312, П-РЕ 3/2.5 7312 УХЛ4 з електромагнітним керуванням використовуються для керування напрямком руху потоку стисненого повітря в пневматичних приводах практично у всіх галузях народного господарства.
Розподільники П-РЭ3/2,5 працюють на стиснутому повітрі, очищеному до 10 класу чистоти або вище за ГОСТ 17433 і вмісту розпилені крапельки оливи кінематичної в'язкості в діапазоні 10-35 мм2/с (сСт) за температури довкілля 50 градусів за Цельсієм із концентрацією одна-два краплі на 1 м3 повітря по ГОСТ 19862.
Пневморозподільники П-РЕ3/2,5-1... (бічне нарізне приєднання 1/8)
Пневморозподільники П-РЕ3/2,5-5... (нижнє стикове приєднання)
Пневморозподільники П-РЕ3/2,5-6... (нижнє стикове приєднання, ручне керування)
Пневморозподільники П-РЕ3/2,5-7... (бічне стикове приєднання)
|
|
|
Пневморозподільники П-РЕ 3/2,5 монтуються в будь-якому просторовому положенні.
Пневморозподільники П РЭ 3 2 5 для приєднання до пневмосистемі встановлюють на комплектований пристрій із виготовленими в ньому каналами для проходу стисненого повітря та кріплять двома гвинтами через два отвори діаметром 3,4 мм, 4,8 мм або 6,6 мм. Під час монтажу пневморозподільників із притичним (стиковим) нижнім і нарізним виготовленням електромагнітна котушка має бути знята. Ущільнення робочих каналів забезпечується гумовими кільцями корпусу, що розміщені в цековках.
Приєднання до пневмосистем пневморозподільників (пневмоклапанів) нарізного виконання здійснюється нарізними отворами К1/8, K1/4.
Пневморозподільники П-РЕ-3/2,5-... випускаються замість застарілих аналогів LiЖК.306232.001.1112 УХЛ4, ЛИЖК.306232.001.1125 УХЛ4, ЛІЖК.306232.001.1126 УХЛ4 тощо, а також замість П-ЕПК-12.
|
Варіанти виконань пневморозподільника П-РЕ 3/2,5
| Позначення серії |
Діаметр умовного проходу, мм |
Пропускна здатність, м3/год |
Приєднання |
Виготовлення |
| Пневморозподільник П-РЕ-3/2,5-1 |
2,5 |
0,16 |
К1/8" |
без ручного керування |
| Пневморозподільник П-РЕ3/2,5-2 |
К1/4" |
без ручного керування |
| Пневморозподільник П-РЕ3/2,5-3 |
К1/8" |
ручне кнопкове керування |
| Пневморозподільник П-РЕ3/2,5-4 |
К1/8" |
фіксоване ручне керування |
| Пневморозподільник П-РЕ-3/2,5-5 |
стикова спідня |
без ручного керування |
| Пневморозподільник П-РЕ-3/2,5-6 |
стикова спідня |
ручне кнопкове керування |
| Пневморозподільник П-РЕ-3/2,5-7312 |
стикове бічне |
ручне кнопкове керування, пілот для У71-24(22,26)А |
Структура умовного позначення пневморозподільників П-РЕ-3/2.5
| П-РЭ3/2,5 |
- |
7 |
|
3 |
- |
1 |
|
2 |
|
УХЛ4 |
|
| |
|
|
|
|
Кліматичне виконання ГОСТ 15150 (4)
|
 |
|
Електрична напруга: 1-12; 2—24; 3—36; 4—48; 5—110; 6—220.
|
|
|
Род струму: 1 - постійний; 2 — змінний 50 Гц
|
|
|
Приєднання до електромережі: 1 - через сальник; 2 - через роз'єм; 3 — без сальника, 4 — нова (активна) котушка
|
|
|
Виготовлення корпусу після приєднання до пневмомережі та наявності ручного виконання:
1 — нарізне K1/8" без ручного керування
2 — нарізне K1/4" без ручного керування
3 — нарізне K1/8" з кнопковим керуванням
4 — нарізне K1/8" з фіксованим ручним керуванням
5 — стикове спіднє без ручного керування
6 — стикове спіднє з кнопковим ручним керуванням
7 — стикове бічне з кнопковим ручним керуванням
|
|
|
|
Технічні характеристики пневморозподільників ПРЕ-3/2,5
| Найменування параметрів |
Значення |
| Діаметр умовного проходу, мм |
2,5 |
| Ном. / хв. тиск, МПа |
1,0 / 0,1 |
Пропускна здатність не менш ніж м3/год:
-для всіх виконань, крім П-РЕ3/2,5.73хх
-для П-РЕ3/2,5.73Ххх |
0,16
0,12 |
Час спрацьовування не більш ніж, з:
- вмик. / вимик. у разі постійного струму
- вмик. / вимкнений. у разі змінного струму |
0,025 / 0,012
0,012 |
| Качечка повітря не більш ніж, см3/хв |
5 |
| Макс. кількість перемикань за хвилину |
500 |
Ном. напруга живлення, В:
пост. струму/перем. струму 50 Гц/перем. струму 60 Гц |
12,24,48,110 / 24,36,110,220 / 110,220 |
| Ном. споживана потужність не більш ніж: пост. струм, Вт/перем. струму 50 Гц, ВА/змін. струму 60 Гц, ВА |
12 / 22 / 28 |
| Перевищення температури котушки над t довкілля не більш ніж, °C |
85 |
| Маса, кг |
0,5 |
Пристрій і робота пневморозподільників П-РЕ-3/2.5
|
|
В електромагнітній котушці 6 міститься гільза 5 із завальцьованим усередині неї упором. Усередині гільзи переміщається якір 4 з ущільнювальним вузлом 3 і пружинами 1 і 2.
Вісь ущільнювального вузла розташована сосно осі сідла 7.
У разі вимкненого магніту якір притискається пружиною до сідла, закриваючи канал, через який нагнітається тиск стисненого повітря, а вихідний канал з'єднаний з атмосферою через пази, що містяться на зовнішній поверхні якоря (на малюнку не зазначено).
У разі подавання напруги на електромагнітний, що долає зусилля пружини, переміщається до упору, закриваючи вихід в атмосферу та відкриваючи канал, з'єднаний з отвором підведення стисненого повітря. Повітря надходить у канал споживача.
У деяких виробленнях пневморозподільників П-РЭ3/2,5 Є можливість ручного дублювання електричного сигналу. Наприклад, П-РЕ-3/2,5.7312 УХЛ4.
Варто зазначити, що ручне кнопкове дублювання призначене для керування пневморозподільником в налагоджувальному режимі (у разі вимкненого напруги живлення) і відбувається через підняття якоря у верхнє, вкрайе положення. Вмикання кнопкового керування пневморозподільником відбувається в процесі натискання до відмови кнопки 8 (див. малюнок зліва), яка розміщена на корпусі основи пневморозподільника.
Ступінь захисту оболонки електромагнітна IP 54 за ГОСТ 14254.
|
Пневморозподільник П-РЕ 3/2,5 1126
|
|
Основні параметри розподілювача ПРЕ 3/2.5.1126 УХЛ4:
— номінальний тиск на вході 0,63 МПа;
— Пропускна здатність не менш ніж м3/год: - 0,16;
— Час спрацьовування не більш ніж, с: - 0,025;
— Ном. напруга живлення, В - 220 В 50 Гц;
— вага не більш ніж 0,7 кг. |
Пневморозподільник П-РЕ 3/2,5 1112
|
|
Основні параметри розподільника ПРЕ 3/2.5.1112 УХЛ4:
— номінальний тиск на вході 0,63 МПа;
— Пропускна здатність не менш ніж м3/год: - 0,16;
— Час спрацьовування не більш ніж, с: - 0,025;
— Ном. напруга живлення, В - 24;
— вага не більш ніж 0,7 кг.
Докладна інформація про розподілювача П-РЕ-3/2.5-1112 УХЛ4 можна отримати в менеджерів нашої компанії телефонами, зазначених у розділі Контакти.
|
Пневморозподільник П-РЕ 3/2,5 7312
|
|
Основні параметри розподільника ПРЕ-3/2.5.7312 старого та нового зразка УХЛ4:
— номінальний тиск на вході 0,63 МПа;
— Пропускна здатність не менш ніж, м3/год: - 0,12;
— Час спрацьовування не більш ніж, с: - 0,025;
— Ном. напруга живлення, В - 24;
— вага не більш ніж 0,7/1 кг.
Докладна інформація про розподілювача П-РЕ-3/2.5-7312 УХЛ4 можна отримати в менеджерів нашої компанії телефонами, зазначених у розділі Контакти.
|
|
Пневморозподільник П-РЕ 3/2,5 5125
|
|
Розподільник ПРЕ 3/2.5.5125 УХЛ4
Предназначен для керування напрямком руху потоку стисненого повітря в пневматичних приводах практично у всіх галузях народного господарства.
Працює на стиснутому повітрі, очищеному до 10 класу чистоти або вище за ГОСТ 17433 і вмісту розпилені крапельки оливи кінематичної в'язкості в діапазоні 10-35 мм2/с (сСт) за температури довкілля 50 градусів за Цельсієм із концентрацією одна-два краплі на 1 м3 повітря по ГОСТ 19862.
Докладна інформація про розподілювача П-РЕ-3/2,5,5125.УХЛ4 можна отримати в менеджерів нашої компанії за телефонами, зазначених у розділі Контакти.
|
|
Пневморозподільник П-РЕ 3/2,5 5112
|
|
Розподільник ПРЕ 3/2.5.5112 УХЛ4
Предназначен для керування напрямком руху потоку стисненого повітря в пневматичних приводах практично у всіх галузях народного господарства.
Працює на стиснутому повітрі, очищеному до 10 класу чистоти або вище за ГОСТ 17433 і вмісту розпилені крапельки оливи кінематичної в'язкості в діапазоні 10-35 мм2/с (сСт) за температури довкілля 50 градусів за Цельсієм із концентрацією одна-два краплі на 1 м3 повітря по ГОСТ 19862.
|
Пневморозподільник П-РЕ 3/2,5 1425
|
|
Основні параметри розподільника ПРЕ-3/2.5.1425 УХЛ4:
— номінальний тиск на вході 1 МПа;
— Пропускна здатність не менш ніж 0,16 м3/год;
— Ном. напруга живлення 110 В;
— Діаметр умовного проходу 2,5 мм;
— вага — не більш ніж 1 кг.
|

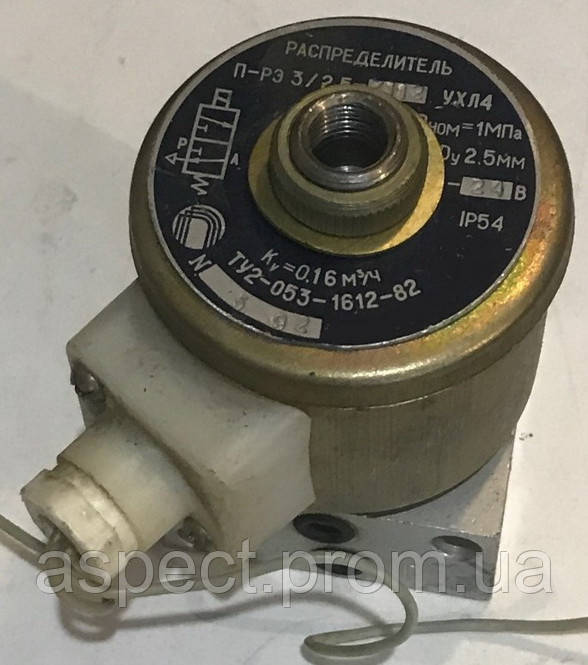

Пневморозподільник П-РЕ 3/2.5 7312
|
|
Основні параметри розподілювача ПРЕ 3/2,5.7312 УХЛ4:
— номінальний тиск на вході 1 МПа;
— Пропускна здатність не менш ніж 0,25 м3/год;
— Ном. напруга живлення — 24 В;
— Діаметр умовного проходу 2,5 мм;
— вага — не більш ніж 1 кг.
|
Приклад умовного позначення пневморозподільника трилінійного з електромагнітним керуванням типу П-РЕ3/2,5, вироблення корпусу зі приєднання до пневмомережі — перша основа без ручного керування, приєднання до електромережі (котушка старого зразка) — через сальник, для роботи на постійному струмі з напругою 24 В, кліматичного виконання для районів із помірним і холодним кліматом, категорія розміщення 4:
Пневморозподільник П-РЕ-3/2,5-1112 УХЛ4.
Список виконань і можливих пошукових запитів пневморозподільника П-РЕ-3/2,5-1:
Пневморозподільник ПРЕ3/2,5-1111, П-РЕ 3/2,5-1211, П-РЕ 3/2,5-1311, П-РЕ 3/2,5-1411, П-РЕ3/2,5-1112, П-РЕ 3/2,5-1212, ППРЕ 3/2, ПР13-1312, ПРЕ 3-13-14 ПРЭ 3/2,5-1314, ПРЭ 3/2,5-1414, ПРЭ3/2,5-1124, П-РЭ 3/2,5-1224, П РЭ 3/2,5-1324, П-РЭ 3/2,5-1424, П-РЭ3/2,5-1125, ПРЭ 3/2,5-1225, П-РЭ 3/2,5-1325, П-РЭ 3/2,5-1425, П-РЭ3/2,5-1126, П-РЭ 3/2,5-1226, П-РЭ 3/2,5-1326, П-РЭ 3/2,5-1426.
|
