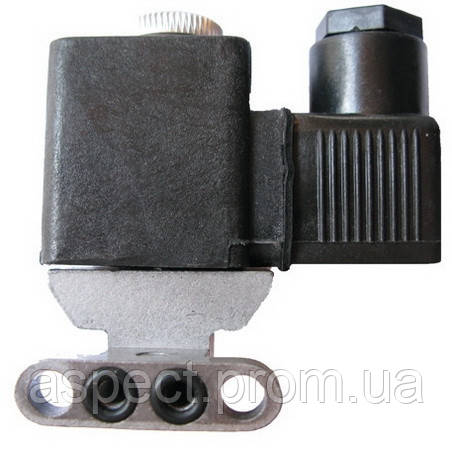

Опис пневморозподільника П-ЕПР3-612 (615, 625, 626)

Трилінійні двопозиційні розподілювачі П-ЕПР3, П-ЕПР 3 612, 625, 626 УХЛ4 з електромагнітним керуванням використовуються для керування потоком очищеного стисненого повітря в приводах різних пневматичних систем. Розподільники вирізняються компактною конструкцією, високою швидкістю спрацьовування.

Наявність електромагнітної котушки (солоніда) П-ЕПР3 дає змогу дистанційно керувати роботою пневморозподільника П-ЕПРЗ і здійснювати його під'єднання до мережі живлення як постійного струму (12, 24, 48, 110 В) так і змінного струму (24, 36, 42, 110, 220, 380 В).
Можливе використання інших електромагнітних за відповідності їх характеристик і розмірів.

Найбільше застосування пневморозподільника П-ЕПР3.612, П-ЕПР3.615 знайшли як визначальні елементи в складі трилінійних здвоєних клапанів 3МП16(М), 3 МП25(М).
Також вони входять до складу ремонтного комплекту No3 3МП16 (М) і 3МП25 (М).

Умовне позначення пневморозподільників П-ЕПР3

П-ЕПР3	.	6		1		2		УХЛ4
								Кліматичне виготовлення
						Електрична напруга: 1-12, 2-24, 3-36, 4-48, 5-110, 6-220 В
				Тип струму: 1 - постійний (12,24, 48, 110 В); 2 - змінний із частотою 50 Гц (24, 36, 110, 220 В)
		Конструктивне виготовлення: 1 - вбудоване без ручного керування; 2 - вбудоване з можливістю застосування ручного керування; 3 - корпусне нарізне без ручного керування; 4 - корпусне стикове нижнє корпусне з кнопковим ручним керуванням; 5 - корпусне стикове бічне без ручного керування; 6- корпусне стикове бічне з кнопковим ручним керуванням; 7 — корпусне стикове бічне з кнопковим ручним керуванням і фіксованим положенням котушки електромагнітна
П-ЕПР3 — умовне найменування виробу.

   Основні параметри розподілювача П ЕПР 3 412 УХЛ4:
— номінальний тиск на вході 0,63 МПа;
— умовний прохід — 1,6 мм;
— кількість спрацьовувань — 500 хв^-1;
— приєднання до пневмосистеми — корпусне стикове спіднє з кнопковим ручним керуванням;
— вага — не більш ніж 1 кг.

   Основні параметри розподілювача П ЕПР 3 612 УХЛ4:
— номінальний тиск на вході 0,63 МПа;
— умовний прохід — 1,6 мм;
— кількість спрацьовувань — 500 хв^-1;
— приєднання до пневмосистеми — корпусне стикове бічне без ручного керування;
— вага — не більш ніж 1 кг.

   Основні параметри розподілювача П ЕПР 3 612 УХЛ4:
— номінальний тиск на вході 0,63 МПа;
— умовний прохід — 1,6 мм;
— кількість спрацьовувань — 500 хв^-1;
— приєднання до пневмосистеми — корпусне стикове бічне з кнопковим ручним керуванням;
— вага — не більш ніж 1 кг.

   Основні параметри розподілювача П ЕПР 3 712 УХЛ4:
— номінальний тиск на вході 0,63 МПа;
— умовний прохід — 1,6 мм;
— кількість спрацьовувань — 500 хв^-1;
— приєднання до пневмосистеми — корпусне стикове бічне з кнопковим ручним керуванням і фіксованим положенням котушки електромагнітна;
— вага — не більш ніж 1 кг.
