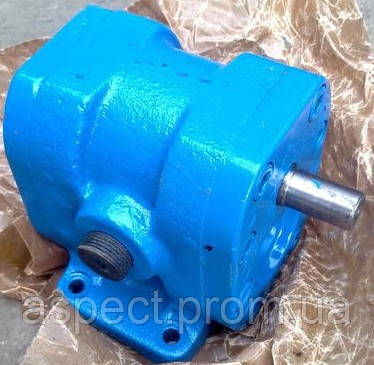

Насосы Г11 22А, Г 11-22 А УХЛ4 (Під час їх називають насоси шестеренчасті) призначені для нагнітання постійного за величиною та напрямку потоку мінеральної оливи з кінематичною в'язкістю від 10 до 400 мм2/с за температури оливи 10...55 °C у мастильні системи верстатів та інших стаціонарних машин.
     Нижня межа в'язкості обмежується змащувальною здатністю перекачуваної рідини, верхня — потужністю електродвигуна та всмоктувальною здатністю насоса.
     Олійні системи мають бути обладнані фільтрами з номінальною тонкістю фільтрації не більш ніж 40 мкм, встановленими на напірній або зливній магістралі.
     Чистота робочої рідини не менш ніж 13 класу за ГОСТом 17216-71.
     Кліматичне виконання та категорія розміщення за ГОСТом 15150-69.

Насоси шестерні Г11-22(23,24,25)А, як і насоси меншого габариту Г11-11(А)  застосовуються в технологічному обладнанні та виконують такі функції:

• для забезпечення змащення деталей і вузлів, що труться
• для створення робочого тиску в гідравлічних системах. Насоси першої групи забезпечують тиск на виході до 5 атм, насоси другої групи до 25 атм.;
• для перекачування рідини;

     Привод насосів має здійснюватися через пружну муфту, компенсувальну коливання, ударні навантаження й несоосість валів привода та насоса.
     Насоси Г11-25(22А,22,23,23А,24,24А,25А) можуть встановлюватися в горизонтальному або вертикальному положенні на жорсткій основі, що виключає вібрації.

   Основні параметри шестерного насоса Г 11-22 А УХЛ4:
— номінальний тиск на виході 2,5 МПа;
— витрата робочої рідини 12 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 1,5 кВт;
— вага не більш ніж 6 кг.

   Основні параметри шестерного насоса Г 11-22 УХЛ4:
— номінальний тиск на виході 2,5 МПа;
— витрата робочої рідини 18 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 2 кВт;
— вага не більш ніж 6 кг.

   Основні параметри шестерного насоса Г 11-23 А УХЛ4:
— номінальний тиск на виході 2,5 МПа;
— витрата робочої рідини 26 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 4,4 кВт;
— вага — не більш ніж 8 кг.

   Основні параметри шестерного насоса Г 11-23 УХЛ4:
— номінальний тиск на виході 2,5 МПа;
— витрата робочої рідини 34 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 3,7 кВт;
— вага — не більш ніж 8 кг.

   Основні параметри шестерного насоса Г 11-24 А УХЛ4:
— номінальний тиск на виході 2,5 МПа;
— витрата робочої рідини 51 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 7 кВт;
— вага — не більш ніж 11 кг.

   Основні параметри шестерного насоса Г 11-24 УХЛ4:
— номінальний тиск на виході 2,5 МПа;
— витрата робочої рідини 73 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 8 кВт;
— вага — не більш ніж 11 кг.

   Основні параметри шестерного насоса Г 11-25 УХЛ4:
— номінальний тиск на виході 2,5 МПа;
— витрата робочої рідини 133 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 11 кВт;
— вага — не більш ніж 16 кг.

   Основні параметри шестерного насоса Г 11-25 А УХЛ4:
— номінальний тиск на виході 2,5 МПа;
— витрата робочої рідини 105 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 9,5 кВт;
— вага — не більш ніж 16 кг.

     Насоси Г11-11, Г11-11А, АГ11-11, АГ11-11А УХЛ4 призначені для нагнітання постійного за величиною та напрямку потоку мінеральної оливи з кінематичною в'язкістю від 10 до 400 мм2/с за температури оливи 10...55 °C у мастильні системи верстатів та інших стаціонарних машин.
     Нижня межа в'язкості обмежується змащувальною здатністю перекачуваної рідини, верхня — потужністю електродвигуна та всмоктувальною здатністю насоса.
     Допускається застосовувати насоси та насосні агрегати в гідравлічних системах.
     Олійні системи мають бути обладнані фільтрами з номінальною тонкістю фільтрації не більш ніж 40 мкм, встановленими на напірній або зливній магістралі.
     Чистота робочої рідини не менш ніж 13 класу за ГОСТом 17216-71.
     Кліматичне виконання та категорія розміщення за ГОСТом 15150-69.

• Насоса з кріплення:
• насоси Г11-11Б, Г11-11А, Г11-11 — кріплення на лапах;
• насоси шестерні АГ11-11Б, АГ11-11А, АГ11-11 — фланцеве кріплення.

     У звичайному виконанні насосы АГ11(Г11-11,11А) виготовляються з правим обертанням приводного вала. На вимогу споживача насоси можуть бути виготовлені з лівим обертанням (літера "Л" в позначенні", або з можливістю реверсивного обертання приводного вала (літера "Р" в позначенні, для зміни напрямку потоку рідини, що перекачується.
     Привод насосів має здійснюватися через пружну муфту, компенсувальну коливання, ударні навантаження й несоосість валів привода та насоса.
     Насоси можуть встановлюватися в горизонтальному або вертикальному положенні на жорсткій основі, що виключає вібрації. У складі агрегатів ВГ11-11(А), ДВГ11-11(А) можливе занурення насоса в рідину.
     У комплекті з насосами Г11-1, АГ11-1 постачається сальник типорозміром 1,2-12-28-1 ГОСТ 8752-79.


Насос шестерний АГ11-11.
Опис і фото.

   Основні параметри насоса Г11 11 УХЛ4:
— номінальний тиск на виході 0,5 МПа;
— витрата робочої рідини 8 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 0,25 кВт;
— вага — не більш ніж 2,2 кг.

— кріплення гідронасоса — на лапах;

   Основні параметри насоса АГ11 11 УХЛ4:
— номінальний тиск на виході 0,5 МПа;
— витрата робочої рідини 8 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 0,25 кВт;
— вага — не більш ніж 2,2 кг.

— кріплення гідронасоса — фланцеве;

   Основні параметри насоса Г11 11А УХЛ4:
— номінальний тиск на виході 0,5 МПа;
— витрата робочої рідини 5 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 0,18 кВт;
— вага — не більш ніж 2,2 кг.

— кріплення гідронасоса — на лапах;

   Основні параметри насоса АГ11 11А УХЛ4:
— номінальний тиск на виході 0,5 МПа;
— витрата робочої рідини 5 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 0,18 кВт;
— вага — не більш ніж 2,2 кг.

— кріплення гідронасоса — фланцеве;
