ТОВ АСПЕКТ 2000 - гідропневмообладнання та електромуфти до промислового обладнання
Кошик

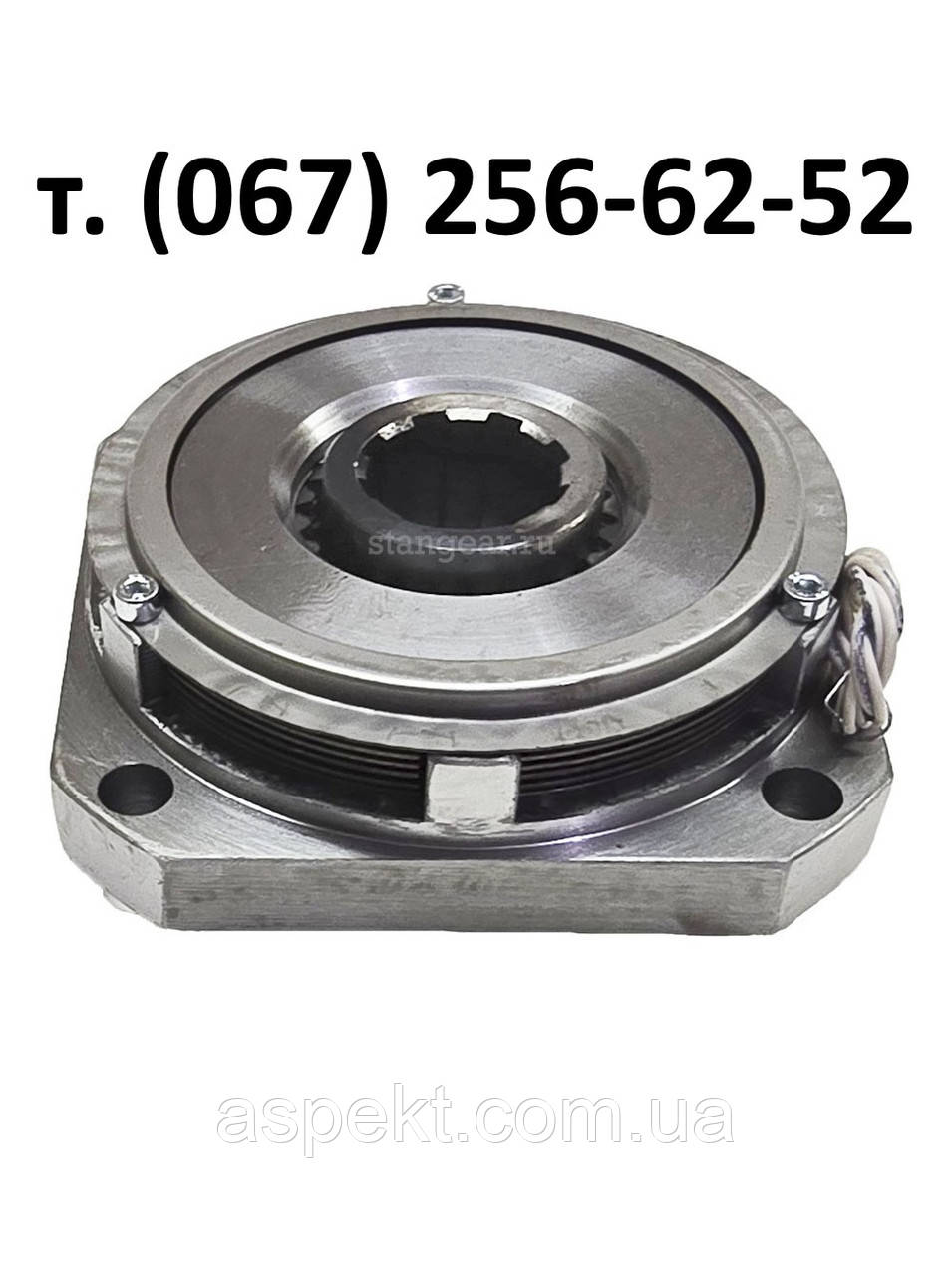

Електромуфта ЕТМ 056 ЕТМ 066 ЕТМ 076 ЕТМ 086 ЕТМ 096 ЕТМ 106 ЕТМ 116 ЕТМ 126 ЕТМ 146
Електромуфта ЕТМ 056 ЕТМ 066 ЕТМ 076 ЕТМ 086 ЕТМ 096 ЕТМ 106 ЕТМ 116 ЕТМ 126 ЕТМ 146, фото 2
Електромуфта ЕТМ 056 ЕТМ 066 ЕТМ 076 ЕТМ 086 ЕТМ 096 ЕТМ 106 ЕТМ 116 ЕТМ 126 ЕТМ 146, фото 3
Електромуфта ЕТМ 056 ЕТМ 066 ЕТМ 076 ЕТМ 086 ЕТМ 096 ЕТМ 106 ЕТМ 116 ЕТМ 126 ЕТМ 146, фото 4
Електромуфта ЕТМ 056 ЕТМ 066 ЕТМ 076 ЕТМ 086 ЕТМ 096 ЕТМ 106 ЕТМ 116 ЕТМ 126 ЕТМ 146, фото 5
Електромуфта ЕТМ 056 ЕТМ 066 ЕТМ 076 ЕТМ 086 ЕТМ 096 ЕТМ 106 ЕТМ 116 ЕТМ 126 ЕТМ 146, фото 6
Електромуфта ЕТМ 056 ЕТМ 066 ЕТМ 076 ЕТМ 086 ЕТМ 096 ЕТМ 106 ЕТМ 116 ЕТМ 126 ЕТМ 146, фото 7
Електромуфта ЕТМ 056 ЕТМ 066 ЕТМ 076 ЕТМ 086 ЕТМ 096 ЕТМ 106 ЕТМ 116 ЕТМ 126 ЕТМ 146, фото 8
Електромуфта ЕТМ 056 ЕТМ 066 ЕТМ 076 ЕТМ 086 ЕТМ 096 ЕТМ 106 ЕТМ 116 ЕТМ 126 ЕТМ 146, фото 9
Електромуфта ЕТМ 056 ЕТМ 066 ЕТМ 076 ЕТМ 086 ЕТМ 096 ЕТМ 106 ЕТМ 116 ЕТМ 126 ЕТМ 146, фото 10

Електромуфта ЕТМ 056 ЕТМ 066 ЕТМ 076 ЕТМ 086 ЕТМ 096 ЕТМ 106 ЕТМ 116 ЕТМ 126 ЕТМ 146

від 1 000 ₴

Показати оптові ціни
  • В наявності
  • Оптом і в роздріб
  • Код: этм
Електромуфта ЕТМ 056 ЕТМ 066 ЕТМ 076 ЕТМ 086 ЕТМ 096 ЕТМ 106 ЕТМ 116 ЕТМ 126 ЕТМ 146
Електромуфта ЕТМ 056 ЕТМ 066 ЕТМ 076 ЕТМ 086 ЕТМ 096 ЕТМ 106 ЕТМ 116 ЕТМ 126 ЕТМ 146В наявності
від 1 000 ₴
+380 (67) 256-62-52
Отдел продаж
  • +380 (93) 845-70-32
    Отдел продаж
+380 (67) 256-62-52
Отдел продаж
  • +380 (93) 845-70-32
    Отдел продаж
Законом не передбачено повернення та обмін даного товару належної якості

Електромагнітні муфти ЕТМ 056, ЕТМ 066, ЕТМ 076, ЕТМ 086,ЕТМ 096, ЕТМ 106, ЕТМ 116, ЕТМ 126, ЕТМ 136, ЕТМ 146 гальмівні

Электромагнитные муфты ЭТМ-056, ЭТМ-066, ЭТМ-076, ЭТМ-086, ЭТМ-096, ЭТМ-106, ЭТМ-116, ЭТМ-126, ЭТМ-146 тормозные

Муфта електромагнітна ЕТМ

     Муфти електромагнітні (електрофти) ЕТМ 056 ЕТМ 066 ЕТМ 076 ЕТМ 086 ЕТМ 096 ЕТМ 106 ЕТМ 116 ЕТМ 126 ЕТМ 136 ЕТМ 146 ЕТМ 156 — 1Н 2Н 3Н 1 А 3 А 3 А 1 В 2 В 3 В А1 А2 А3 1М 3М 3М мають "жорстку" хвилю на зовнішніх дисках і спіральні оливорозподільні канавки на фрикційних поверхнях, що забезпечують швидке та чітке розчеплення дисків під час вимкнення муфти, малу величину залишкових моментів і високі значення обертового (динамічного) моменту у разі механічних перехідних процесів (розганяння, гальмування, реверсування навантаження).
     Залишковий момент спокою ("момент зриву") становить 1—1,5% від передаваного, залишкового моменту обертання 0,2—0,5% (менші значення належать до великих муфтів).
     Обертальний момент становить понад 60% від номінального моменту.
     Конструкція гальмівних муфт ЕТМ...6 вирізняється поліпшеним саморозмагнічуванням, малим моментом інерції ододної частини (внутрішні диски та втулка), підвищеною швидкодією й малою температурою перегрівання.
     Завдяки зазначеним властивостям муфти серії ЕТМ забезпечують швидкий розгін (реверс) механізмів під навантаженням, інтенсивне гальмування, чітке перемикання передач, малі втрати на холостому ходу та під час правильного вибору та монтажу вирізняються довговічністю і надійністю в роботі.

     На замовлення за окрему плату постачаються запчастини:
     - фрикційні диски внутрішні ЕТМ...-2-10;
     - фрикційні диски зовнішні ЕТМ...-2-11;
     - щіткотримачі ЕМЩ2;
     - щітки в складанні Щ2-0-02.

     Технічні характеристики муфт ЭТМ-056(066,076,086,096,106,116,126,136,146) змінюються в процесі експлуатації внаслідок зносу деталей, головним чином унаслідок приробляння та подальшого зносу фрикційних дисків, а також залежать від температури самої муфти та олії. Тому параметри нової муфти призначаються в певному запасі, що враховує можливу зміну їх як у процесі зношування, так і внаслідок впливу теплового режиму муфти, а також цілої низки інших експлуатаційних чинників.

 ШВИДКЕТЬ ПАСПОРТ  Муфта електромагнітна ЕТМ

Основні параметри муфти електромагнітної ЕТМ

Габарит Тип муфти
Контактна Безконтактна Гальмівна
05 Муфта ЕТМ052 Муфта ЕТМ054 Муфта ЕТМ056
06 Муфта ЕТМ062 Муфта ЕТМ064 Муфта ЕТМ066
07 Муфта ЕТМ072 Муфта ЕТМ074 Муфта ЕТМ076
08 Муфта ЕТМ082 Муфта ЕТМ084 Муфта ЕТМ086
09 Муфта ЕТМ092 Муфта ЕТМ094 Муфта ЕТМ096
10 Муфта ЕТМ102 Муфта ЕТМ104 Муфта ЕТМ106
11 Муфта ЕТМ112 Муфта ЕТМ114 Муфта ЕТМ116
12 Муфта ЕТМ122 Муфта ЕТМ124 Муфта ЕТМ126
13 Муфта ЕТМ132 Муфта ЕТМ134 Муфта ЕТМ136
14 Муфта ЕТМ142 Муфта ЕТМ144 Муфта ЕТМ146
15 Муфта ЕТМ152 Муфта ЕТМ154 Муфта ЕТМ156

Габаритні та приєднувальні розміри муфт ЕТМ гальмівного виконання

Габаритные и присоединительные размеры муфт ЭТМ

Габарит
муфты		 Габаритні й приєднувальні розміри муфти контактного виконання (ЕТМ..2)
DH9 Db11 D2h8 D3 Lh11 I I1 I2 I3 I4 I5 fхід d2 b2H12 n nдисплей* hо12
Муфта ЕТМ-056 80 80 30 70 32 11 1,5 13 4,9 9 25 1,4 3 10 4 3/4 5,5
Муфта ЕТМ-066 90 90 33 80 35 12,5 1,5 13 5,6 9 25 1,3 3 12 6 3/4 5,5
Муфта ЕТМ-076 100 110 38 90 38 15 1,5 13 7,2 9 28 1,9 3 12 6 4/5 5,5
Муфта ЕТМ-086 110 110 46 100 43 17 1,5 13 7,2 9 32 3,8 4 12 6 4/5 5,5
Муфта ЕТМ-096 120 120 51 110 45 19 1,5 13 8,8 9 35 2,2 4 16 6 5/6 5,5
Муфта ЕТМ-106 135 135 57 125 52 22 1,5 13 11 9 40 3,2 4 16 6 5/6 5,5
Муфта ЕТМ-116 150 150 67 140 60 23,5 1 14,5 11 10 48 3,5 4 16 8 5/6 5,5
Муфта ЕТМ-126 170 170 77 160 68 27 1 17 13 12 55 4,1 4 20 8 6/7 5,5
Муфта ЕТМ-136 190 190 95 180 78 32,5 1 19 18 14 60 3,1 5 20 8 6/7 5,5
Муфта ЕТМ-146 215 215 105 200 90 37,5 1 20,5 21 16 72 4,0 5 20 8 7/8 8

Розміри посадкових отворів електромуфт ЕТМ

Габарит УКР./ПНР Розміри, мм
Шліцьовий посадковий отвір за ГОСТом 1139-58 Гладкий посадковий отвір
1й ряд 2й ряд 3й ряд 1й ряд 2й ряд 3й ряд
d b d+t1 d b d+t1 d b d+t1
ТМ 056 D6*18/21*22/25A3*U4 -- -- 20/ 22 4/ 5 21,8/ 24,3 18/ 20 5/ 6 20,3/ 22,8 16/ 18 5/ 5 18,3/ 20,3
ТМ 066 D6*21*25A3*U4 D6*18*22A3*U4 -- 22 5 24,3 20 6 22,8 18 5 20,3
ТМ 076 D6*26*30A3*U4 D6*21*25A3*U4 D6*18*22A3*U4 25 6 27,8 22 6 24,8 20 6 22,8
ТМ 086 D6*28*34A3*U4 D6*26*30A3*U4 D6*21*25A3*U4 30 8 33,3 25 8 28,3 22 6 24,8
ТМ 096 D8*36*40A3*U4 D6*28*34A3*U4 D6*26*30A3*U4 35 10 38,3 30 8 33,3 25 8 28,3
ТЕМ 106 D8*42*46A3*U4 D8*36*40A3*U4 D6*28*34A3*U4 40 12 43,4 35 10 38,3 30 8 33,3
ТМ 116 D8*46*54A3*U4 D8*42*46A3*U4 D8*36*40A3*U4 50 14 53,8 40 12 43,3 35 10 38,3
ТМ 126 D8*56*65A3*U4 D8*46*54A3*U4 D8*42*46A3*U4 60 14 63,8 50 14 53,8 40 12 43,3
ТМ 136 D8*62*72A3*U4 D10*72*82A3*U4 D8*56*65A3*U4 D8*62*72A3*U4 D8*46*54A3*U4 D8*56*65A3*U4 70 80 14 16 73,8 84,3 60 70 18 16 64,4 74,9 50 60 14 14 53,8 64,4
ТМ 146 D10*72*82A3*U4 D10*82*92A3*U4   D8*62*72A3*U4 D10*72*82A3*U4 D8*56*65A3*U4 D8*62*72A3*U4 80 90 16 18 84,3 94,4 70 80 20 18 74,9 85,4 60 70 18 16 64,4 74,9
ТЕМ 156 D10*82*92A3*U4 D10*72*82A3*U4 D8*62*72A3*U4 90 18 94,4 80 22 85,4 70 20 74,9

Структура умовного позначення муфт ЕТМ

ЕТМ   09   6 - 0   Н 5 УХЛ4

Кліматичне вироблення й категорія розміщення
Довжина виводів у дециметрах (для ЕТМ...4)
Умовне позначення типу отвору:
А — гладкі посадкові отвори
Н — шліцьові отвори, відцентровані за зовнішнім діаметром
В — шліцьові отвори, відцентровані за внутрішнім діаметром
Умовне позначення розміру отвору:
дивись таблиці нижче (0 — спеціальне, передбачається під час замовлення)
Виконування:
2 — контактна
4 — безконтактна
6 — гальмівна
Габарит: 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15
Серія електромагнітних муфт тертя

Встановлення муфти ЕТМ.6

     Під час вбудовування муфт ЕТМ...6 необхідно забезпечити фіксацію їх в осьовому напрямку через упору торців втулки в сусідні деталі, розташовані на валу, за допомогою проставних шайб або втулок. Для муфт ЕТМ...2 і ЕТМ...4 внутрішня стінка повідця має бути розташована від торця муфти на відстані не менш ніж 4-10 мм (великі відстані для великих муфт). Співосість повідця та втулки треба витримувати в межах 0,01-0,03 мм, а биття струмопідводного кільця після встановлення вала з муфтою в опори не більш ніж 0,0-0,O4 мм залежно від розміру муфти.
     Під час вбудовування муфт ЕТМ...4 щіткотримач бажано монтувати в розточці стінки або кришки корпусу вузла. Можливе також встановлення за допомогою фланцевої склянки з підшипниками на валу або парний монтаж двох котушкотримачів на загальному стакані. Склянки треба утримувати від провертання.
     Муфти ЕТМ...6 можуть встановлюватися з кріпленням фланця до стінки вузла як передньої, так і задньої площиною.
     Всі муфти можуть встановлюватися на вертикальних валах якорям вниз, а малі муфти (габарити 05..08) також якорів вгору. У першому випадку значення максимально допустимої швидкості та теплорозсіювальної здатності знижуються до 70-80% в другому — до 40-50%.
     Треба уникати занурення муфт, особливо типу ЕТМ...6, в олію.

Муфта електромагнітна ЕТМ 056

Муфта электромагнитная ЭТМ 056

Основні параметри муфти електромагнітної (електрофти) ЕТМ 056 — 1Н, 2Н, 3Н, 1 А, 2 А, 3 А, 1М, 2М, 3М, А1, А2, А3, 1 В, 2 В, 3 В:

  • Артикул:056
  • Напруга:24 В
  • Вага:1.6 кг
  • Гарантія:1 рік

Муфта електромагнітна ЕТМ 066

Муфта электромагнитная ЭТМ 066

Основні параметри муфти електромагнітної (електрофти) ЕТМ 066 — 1Н, 2Н, 3Н, 1 А, 2 А, 3 А, 1М, 2М, 3М, А1, А2, А3, 1 В, 2 В, 3 В:

  • Артикул:066
  • Напруга:24 В
  • Вага:2.5 кг
  • Гарантія:1 рік
           Приклад умовного позначення електромагнітної фрикційної муфти 09 габариту (з номінальним значенням передаваного моменту 10 кГм), у гальмівному виготовленні, зі шліцевим отвором другого розміру (28x34x6) з посадкою за зовнішнім діаметром, з виведенням завдовжки 500 мм:

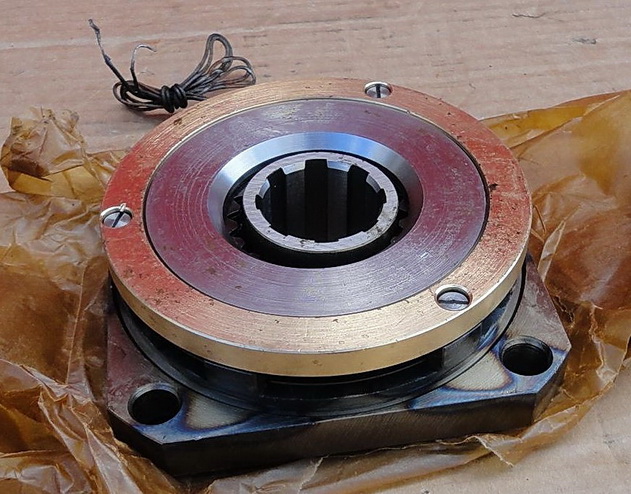

     Електромагнітна муфта тертя ЕТМ 096-1Н.
