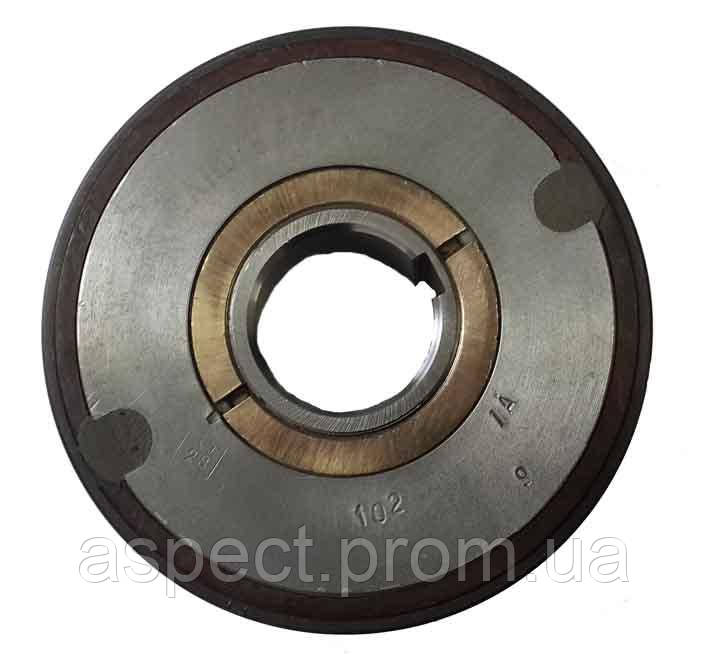

Муфта ЕТМ 052 ЕТМ 062 ЕТМ 072 ЕТМ 082 ЕТМ 092 ЕТМ 102 ЕТМ 112 ЕТМ 132 ЕТМ 152
Муфта ЕТМ 052 ЕТМ 062 ЕТМ 072 ЕТМ 082 ЕТМ 092 ЕТМ 102 ЕТМ 112 ЕТМ 132 ЕТМ 152, фото 2
Муфта ЕТМ 052 ЕТМ 062 ЕТМ 072 ЕТМ 082 ЕТМ 092 ЕТМ 102 ЕТМ 112 ЕТМ 132 ЕТМ 152, фото 3
Муфта ЕТМ 052 ЕТМ 062 ЕТМ 072 ЕТМ 082 ЕТМ 092 ЕТМ 102 ЕТМ 112 ЕТМ 132 ЕТМ 152, фото 4
Муфта ЕТМ 052 ЕТМ 062 ЕТМ 072 ЕТМ 082 ЕТМ 092 ЕТМ 102 ЕТМ 112 ЕТМ 132 ЕТМ 152, фото 5
Муфта ЕТМ 052 ЕТМ 062 ЕТМ 072 ЕТМ 082 ЕТМ 092 ЕТМ 102 ЕТМ 112 ЕТМ 132 ЕТМ 152, фото 6
Муфта ЕТМ 052 ЕТМ 062 ЕТМ 072 ЕТМ 082 ЕТМ 092 ЕТМ 102 ЕТМ 112 ЕТМ 132 ЕТМ 152, фото 7
Муфта ЕТМ 052 ЕТМ 062 ЕТМ 072 ЕТМ 082 ЕТМ 092 ЕТМ 102 ЕТМ 112 ЕТМ 132 ЕТМ 152, фото 8
Муфта ЕТМ 052 ЕТМ 062 ЕТМ 072 ЕТМ 082 ЕТМ 092 ЕТМ 102 ЕТМ 112 ЕТМ 132 ЕТМ 152, фото 9
Муфта ЕТМ 052 ЕТМ 062 ЕТМ 072 ЕТМ 082 ЕТМ 092 ЕТМ 102 ЕТМ 112 ЕТМ 132 ЕТМ 152, фото 10

Муфта ЕТМ 052 ЕТМ 062 ЕТМ 072 ЕТМ 082 ЕТМ 092 ЕТМ 102 ЕТМ 112 ЕТМ 132 ЕТМ 152

від 500 ₴

Показати оптові ціни
  • В наявності
  • Оптом і в роздріб
  • Код: этм
Муфта ЕТМ 052 ЕТМ 062 ЕТМ 072 ЕТМ 082 ЕТМ 092 ЕТМ 102 ЕТМ 112 ЕТМ 132 ЕТМ 152
Муфта ЕТМ 052 ЕТМ 062 ЕТМ 072 ЕТМ 082 ЕТМ 092 ЕТМ 102 ЕТМ 112 ЕТМ 132 ЕТМ 152В наявності
від 500 ₴
+380 (67) 256-62-52
Отдел продаж
  • +380 (93) 845-70-32
    Отдел продаж
+380 (67) 256-62-52
Отдел продаж
  • +380 (93) 845-70-32
    Отдел продаж
Законом не передбачено повернення та обмін даного товару належної якості

Електромагнітні муфти ЕТМ 052, ЕТМ 062, ЕТМ 072, ЕТМ 082, ЕТМ 092, ЕТМ 102, ЕТМ 112, ЕТМ 132, ЕТМ 152 контактні

Электромагнитные муфты ЭТМ 052, ЭТМ 062, ЭТМ 072, ЕТМ 082, ЕТМ 092, ЭТМ 102, ЭТМ 112, ЭТМ 132, ЭТМ 152 контактные

Муфта електромагнітна ЕТМ

     Муфти електромагнітні (електрофти) ЕТМ 052 ЕТМ 062 ЕТМ 072 ЕТМ 082 ЕТМ 092 ЕТМ 102 ЕТМ 112 ЕТМ 122 ЕТМ 132 ЕТМ 142 ЕТМ 152 — 1Н 2Н 3Н 1 А 3 А 3 А 1 В 2 В 3 В А1 А2 А3 1М 3М 3М мають "жорстку" хвилю на зовнішніх дисках і спіральні оливорозподільні канавки на фрикційних поверхнях, що забезпечують швидке та чітке розчіплення дисків під час вимкнення муфти, малу величину залишкових моментів і високі значення обертового (динамічного) моменту у разі механічних перехідних процесів (розганяння, гальмування, реверсування навантаження).
     Залишковий момент спокою ("момент зриву") становить 1—1,5% від передаваного, залишкового моменту обертання 0,2—0,5% (менші значення належать до великих муфтів).
     Обертальний момент становить понад 60% від номінального моменту.
     Конструкція гальмівних муфт ЕТМ...2 вирізняється поліпшеним саморозмагнічуванням, малим моментом інерції ододної частини (внутрішні диски та втулка), підвищеною швидкодією й малою температурою перегрівання.
     Завдяки зазначеним властивостям муфти серії ЕТМ забезпечують швидкий розгін (реверс) механізмів під навантаженням, інтенсивне гальмування, чітке перемикання передач, малі втрати на холостому ходу та у разі правильного вибору та монтажу вирізняються довговічністю і надійністю в роботі.

     На замовлення за окрему плату постачаються запчастини:
     - фрикційні диски внутрішні ЕТМ...-2-10;
     - фрикційні диски зовнішні ЕТМ...-2-11;
     - щіткотримачі ЕМЩ2;
     - щітки в складанні Щ2-0-02.

     Технічні характеристики муфт ЭТМ-052(062,072,082,092,102,112,122,132,152) змінюються в процесі експлуатації внаслідок зносу деталей, головне внаслідок приробляння та подальшого зносу фрикційних дисків, а також залежать від температури самої муфти та олії. Тому параметри нової муфти призначаються в певному запасі, що враховує можливу зміну їх як у процесі зношування, так і внаслідок впливу теплового режиму муфти, а також цілого ряду інших експлуатаційних чинників.

Основні параметри муфти електромагнітної ЕТМ

Габарит Тип муфти
Контактна Безконтактна Гальмівна
05 Муфта ЕТМ052 Муфта ЕТМ054 Муфта ЕТМ056
06 Муфта ЕТМ062 Муфта ЕТМ064 Муфта ЕТМ066
07 Муфта ЕТМ072 Муфта ЕТМ074 Муфта ЕТМ076
08 Муфта ЕТМ082 Муфта ЕТМ084 Муфта ЕТМ086
09 Муфта ЕТМ092 Муфта ЕТМ094 Муфта ЕТМ096
10 Муфта ЕТМ102 Муфта ЕТМ104 Муфта ЕТМ106
11 Муфта ЕТМ112 Муфта ЕТМ114 Муфта ЕТМ116
12 Муфта ЕТМ122 Муфта ЕТМ124 Муфта ЕТМ126
13 Муфта ЕТМ132 Муфта ЕТМ134 Муфта ЕТМ136
14 Муфта ЕТМ142 Муфта ЕТМ144 Муфта ЕТМ146
15 Муфта ЕТМ152 Муфта ЕТМ154 Муфта ЕТМ156

Габаритні та приєднувальні розміри муфт ЕТМ контактного виконання

Габаритные и присоединительные размеры муфт ЭТМ контактного исполнения

Габарит
муфты		 Габаритні й приєднувальні розміри муфти контактного виконання (ЕТМ..2)
DH9 Db11 D2h8 D3 Lh11 I I1 I2 I3 I4 I5 fхід d2 b2H12 n nдисплей* hо12
Муфта ЕТМ-052 80 80 30 70 32 11 1,5 13 4,9 9 25 1,4 3 10 4 3/4 5,5
Муфта ЕТМ-062 90 90 33 80 35 12,5 1,5 13 5,6 9 25 1,3 3 12 6 3/4 5,5
Муфта ЕТМ-072 100 110 38 90 38 15 1,5 13 7,2 9 28 1,9 3 12 6 4/5 5,5
Муфта ЕТМ-082 110 110 46 100 43 17 1,5 13 7,2 9 32 3,8 4 12 6 4/5 5,5
Муфта ЕТМ-092 120 120 51 110 45 19 1,5 13 8,8 9 35 2,2 4 16 6 5/6 5,5
Муфта ЕТМ-102 135 135 57 125 52 22 1,5 13 11 9 40 3,2 4 16 6 5/6 5,5
Муфта ЕТМ-112 150 150 67 140 60 23,5 1 14,5 11 10 48 3,5 4 16 8 5/6 5,5
Муфта ЕТМ-122 170 170 77 160 68 27 1 17 13 12 55 4,1 4 20 8 6/7 5,5
Муфта ЕТМ-132 190 190 95 180 78 32,5 1 19 18 14 60 3,1 5 20 8 6/7 5,5
Муфта ЕТМ-142 215 215 105 200 90 37,5 1 20,5 21 16 72 4,0 5 20 8 7/8 8

Розміри посадкових отворів електромуфт ЕТМ

Габарит УКР./ПНР Розміри, мм
Шліцьовий посадковий отвір за ГОСТом 1139-58 Гладкий посадковий отвір
1й ряд 2й ряд 3й ряд 1й ряд 2й ряд 3й ряд
d b d+t1 d b d+t1 d b d+t1
052 D6*18/21*22/25A3*U4 -- -- 20/ 22 4/ 5 21,8/ 24,3 18/ 20 5/ 6 20,3/ 22,8 16/ 18 5/ 5 18,3/ 20,3
062 D6*21*25A3*U4 D6*18*22A3*U4 -- 22 5 24,3 20 6 22,8 18 5 20,3
072 D6*26*30A3*U4 D6*21*25A3*U4 D6*18*22A3*U4 25 6 27,8 22 6 24,8 20 6 22,8
082 D6*28*34A3*U4 D6*26*30A3*U4 D6*21*25A3*U4 30 8 33,3 25 8 28,3 22 6 24,8
092 D8*36*40A3*U4 D6*28*34A3*U4 D6*26*30A3*U4 35 10 38,3 30 8 33,3 25 8 28,3
102 D8*42*46A3*U4 D8*36*40A3*U4 D6*28*34A3*U4 40 12 43,4 35 10 38,3 30 8 33,3
112 D8*46*54A3*U4 D8*42*46A3*U4 D8*36*40A3*U4 50 14 53,8 40 12 43,3 35 10 38,3
122 D8*56*65A3*U4 D8*46*54A3*U4 D8*42*46A3*U4 60 14 63,8 50 14 53,8 40 12 43,3
132 D8*62*72A3*U4 D10*72*82A3*U4 D8*56*65A3*U4 D8*62*72A3*U4 D8*46*54A3*U4 D8*56*65A3*U4 70 80 14 16 73,8 84,3 60 70 18 16 64,4 74,9 50 60 14 14 53,8 64,4
142 D10*72*82A3*U4 D10*82*92A3*U4   D8*62*72A3*U4 D10*72*82A3*U4 D8*56*65A3*U4 D8*62*72A3*U4 80 90 16 18 84,3 94,4 70 80 20 18 74,9 85,4 60 70 18 16 64,4 74,9
152 D10*82*92A3*U4 D10*72*82A3*U4 D8*62*72A3*U4 90 18 94,4 80 22 85,4 70 20 74,9

Структура умовного позначення муфт ЕТМ

ЕТМ   09   2 - 0   Н 5 УХЛ4

Кліматичне вироблення й категорія розміщення
Довжина виводів у дециметрах (для ЕТМ...4)
Умовне позначення вигляду отвору:
А — гладкі посадкові отвори
Н — шліцьові отвори, відцентровані за зовнішнім діаметром
В — шліцьові отвори,центровані за внутрішнім діаметром
Умовне позначення розміру отвору:
дивись таблиці нижче (0 — спеціальне, передбачається під час замовлення)
Виконування:
2 — контактна
4 — безконтактна
6 — гальмівна
Габарит: 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15
Серія електромагнітних муфт тертя

Встановлення муфти ЕТМ

     Під час вбудовування муфт ЕТМ...2 необхідно забезпечити фіксацію їх у осьовому напрямку через упору торців втулки в сусідні деталі, розташовані на валу, за допомогою проставних шайб або втулок. Для муфт ЕТМ...2 і ЕТМ...4 внутрішня стінка повідця має бути розташована від торця муфти на відстані не менш ніж 4-10 мм (великі відстані для великих муфт). Соосність повідця та втулки треба витримувати в межах 0,01-0,03 мм, а биття струмопідводного кільця після встановлення вала з муфтою в опори не більш ніж 0,0-0,O4 мм залежно від розміру муфти.
     Під час вбудовування муфт ЕТМ...4 щіткотримач бажано монтувати в розточці стінки або кришки корпусу вузла. Можливе також встановлення за допомогою фланцевої склянки з підшипниками на валу або парний монтаж двох котушкотримачів на загальному стакані. Склянки треба утримувати від провертання.
     Муфти ЕТМ...6 можуть встановлюватися з кріпленням фланця до стінки вузла як передньої, так і задньої площиною.
     Всі муфти можуть встановлюватися на вертикальних валах якорям униз, а малі муфти (габарити 05..08) також якорів вгору. У першому випадку значення максимально допустимої швидкості та теплорозсіювальної здатності знижуються до 70-80% в другому — до 40-50%.
     Треба уникати занурення муфт, особливо типу ЕТМ...2, в олію.

Муфта електромагнітна ЕТМ 072

Муфта электромагнитная ЭТМ 072

Основні параметри муфти електромагнітної (електромуфти) ЕТМ-072:

  • Артикул:072
  • Напруга:24 В
  • Вага:3.4 кг
  • Гарантія:1 рік

Муфта електромагнітна ЕТМ 092

Муфта электромагнитная ЭТМ 092

Основні параметри муфти електромагнітної (електромуфти) ЕТМ-092:

  • Артикул:092
  • Напруга:24 В
  • Вага:2.7 кг
  • Гарантія:1 рік

Муфта електромагнітна ЕТМ 112

Муфта электромагнитная ЭТМ 112

Основні параметри муфти електромагнітної (електромуфти) ЕТМ-112:

  • Артикул:112
  • Напруга:24 В
  • Вага:5.4 кг
  • Гарантія:1 рік

Муфта електромагнітна ЕТМ 132

Муфта электромагнитная ЭТМ 132

Основні параметри муфти електромагнітної (електромуфти) ЕТМ-132:

  • Артикул:132
  • Напруга:24 В
  • Вага:10.5 кг
  • Гарантія:1 рік

Муфта електромагнітна ЕТМ 152

Муфта электромагнитная ЭТМ 152

Основні параметри муфти електромагнітної (електромуфти) ЕТМ-152:

  • Артикул:152
  • Напруга:24 В
  • Вага:21 кг
  • Гарантія:1 рік

Муфта електромагнітна ЕТМ 052

Муфта электромагнитная ЭТМ 052

Основні параметри муфти електромагнітної (електромуфти) ЕТМ-052:

  • Артикул:052
  • Напруга:24 В
  • Вага:0.9 кг
  • Гарантія:1 рік

Муфта електромагнітна ЕТМ 082

Муфта электромагнитная ЭТМ 082

Основні параметри муфти електромагнітної (електромуфти) ЕТМ-082:

  • Артикул:082

  • Напруга:24 В

  • Вага:2.2 кг

  • Гарантія:1 рік

          Приклад умовного позначення електромагнітної фрикційної муфти 09 габариту (з номінальним значенням передаваного моменту 10 кГм), у контактному виконанні, зі шліцевим отвором першого розміру (28x34x6) з посадкою за зовнішнім діаметром:
     Електромагнітна муфта тертя ЕТМ 092-1Н,
     те саме зі спеціальним отвором:
     Електромагнітна муфта тертя ЕТМ 092-1В.
