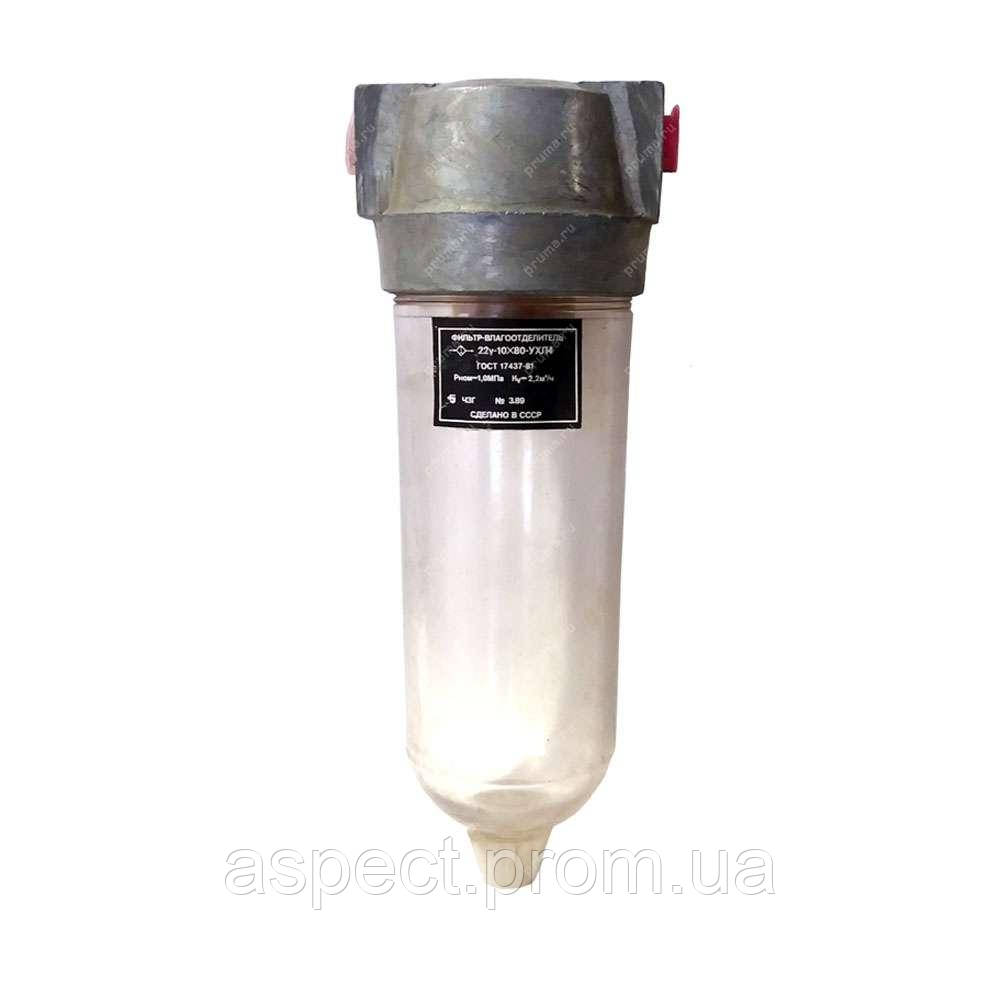

Фильтры-влагоотделители 22У-16Х80
|
|
Фільтри-вологовіддільники 22У 16 80, 22у-16Х80, 22у-16-80 УХЛ4 призначені для очищення стисненого повітря від твердих частинок, води та мінеральної оливи в пневматичних приводах і системах.
Тонкість фільтрації 40 і 80 мкм, прості в експлуатації, надійні, не вимагають підведення енергії.
Мінімальний тиск повітря — 0,1 МПа (автоматичний і ручний відведення конденсату).
Для ручного відведення мінімальний тиск не обмежується.
Фильтры-влагоотделители 22(26)-10(16,25,40)Х80(40) и працюють на стиснутому повітрі, очищеному не грубіше 12 класу забрудненості за ГОСТом 17433-80.
Фільтри-вологовиробники з ручним відведенням конденсату: 22-10-40(80). 22у-16-40(80), 22-25-40(80), 22-40-40(80);
Фільтри-вологовіддільники з автоматичним відведенням конденсату 26-10-40(80), 26-16-х40(80), 26-25-40(80).
Буква «у» означає збільшений резервуар для збирання конденсату.
|
Технічні характеристики фільтрів — вологовіддільників 22, 26, 22 В
| Параметри |
Типорозміри фільтрів-вологовіддільників |
| 22-4*40 |
22-6*40 |
22-10х40
22у-10х40
26-10х40 |
22-16х40
22у-16х40
26-16х40 |
22-25х40
26-25х40 |
22-40х40 |
| Умовний прохід, мм |
4 |
6 |
10 |
16 |
25 |
40 |
| Номінальний тиск, МПа |
1,0 |
| Пропускна здатність. Кv, м3/год, не менш ніж |
0,19 |
0,3 |
2,5 |
3,5 |
7,0 |
15,0 |
| Витрата повітря під час тиску на виході 0,63 МПа, м3/хв: номін, не менш ніж/міні., не більш ніж |
0,125 / 0,025 |
0,250 / 0,050 |
0,800 / 0,160 |
2,00 / 0,400 |
5,00 / 1,00 |
12,5 / 2,50 |
| Абсолютна тонкість фільтрації, мкм |
40 |
| Ступінь вологовідділення, %, не менш ніж |
95 |
| Втрата тиску за максимальної витрати, МПа, не більш ніж |
0,025 |
0,040 |
0,016 |
0,020 |
0,032 |
0,042 |
| Номінальна місткість резервуара для збирання конденсату, л, не менш ніж: норм./вилин. |
0,01 |
0,025 |
0,1/0,25 |
0,1/0,25 |
0,25 |
1,0 |
| Приєднувальна різь за ГОСТ 6111-52 |
К1/8" |
К1/4" |
К3/8" |
К1/2" |
К1" |
К 1 1/2" |
| Габаритні розміри, мм |
40х40х95 |
52х52х 120 |
86х86х 185
86х86х 250 |
86х86х 260 |
130х120х340 |
165х165х 400 |
| Маса, кг |
0,2 |
0,35 |
1,1; 1,7; 2,0 |
2,2 |
3,5 |
7,4 |
Фільтр — вологовіддільник 22У-16Х80(40)
|
|
Основні параметри фільтра 22У-16-80, 22У-16-40 (БВ41-14) УХЛ4:
— умовний прохід 16 мм;
— пропускна здатність, м3/мин - 3,5;
— тиск на вході 1 МПа;
— тонкість фільтрації — 40 (80) мкм;
— резервуар для збирання конденсату — збільшений;
— вага — не більш ніж 1,2 кг.
|
Фільтр — вологовіддільник 26-25Х80(40)
|
|
Основні параметри фільтра 26-25-80, 26-25-40 (В41-36) УХЛ4:
— умовний прохід 25 мм;
— пропускна здатність, м3/хв — 7;
— тиск на вході 1 МПа;
— тонкість фільтрації — 40 (80) мкм;
— резервуар для збирання конденсату — звичайний;
— вага не більш ніж 1,5 кг.
|
Фільтр — вологовіддільник 22-10Х80(40)
|
|
Основні параметри фільтра 22-10-80, 22-10-40 (В41-13) УХЛ4:
— умовний прохід 10 мм;
— пропускна здатність, м3/хв — 2,5;
— тиск на вході 1 МПа;
— тонкість фільтрації — 40 (80) мкм;
— резервуар для збирання конденсату — звичайний;
— вага — не більш ніж 1,2 кг.
|
Фільтр — вологовіддільник 26-16Х80 (40)
|
|
Основні параметри фільтра 26-16-80, 26-16-40 (БВ41-34) УХЛ4:
— умовний прохід 16 мм;
— пропускна здатність, м3/мин - 3,5;
— тиск на вході 1 МПа;
— тонкість фільтрації — 40 (80) мкм;
— резервуар для збирання конденсату — збільшений;
— вага — не більш ніж 1,2 кг.
|
Фільтр — вологовіддільник 22-25X80(40)
|
|
Основні параметри фільтра 22-25-80, 22-25-40 (В41-16) УХЛ4:
— умовний прохід 25 мм;
— пропускна здатність, м3/хв — 7;
— тиск на вході 1 МПа;
— тонкість фільтрації — 40 (80) мкм;
— резервуар для збирання конденсату — звичайний;
— вага не більш ніж 2,5 кг.
|
|
Під час замовлення фільтрів-вологовиробників 22..., 22у..., 26... використовуються такі позначення:
фільтр-вологовіддільник 22-4-40, фільтр-вологовіддільник 22-6-40,
фільтр-вологовиділення 22-10-40, фільтр-вологовиробник 22-10-40,
фільтр-вологовіддільник 26-10-40, фільтр-вологовіддільник 22-16-40,
фільтр-вологовиділення 22у-16-40, фільтр-вологовиробник 26-16-40,
фільтр-вологовиділення 22-25-40, фільтр-вологовиробник 26-25-40,
фільтр-вологовиділення 22-40-40.
|
|
|
