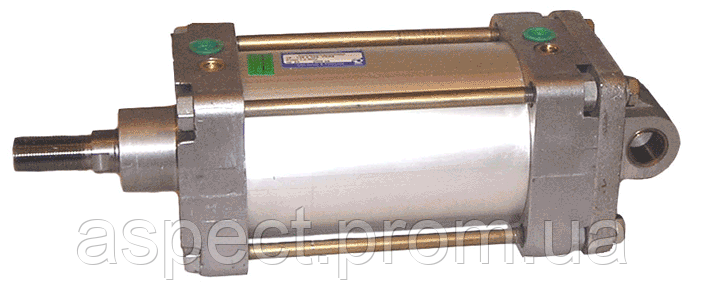

Пневмоциліндри ПЦ (ISO 6431)
|
|
Пневмоциліндри поршневі ПЦ призначені для пневмосистем виробничого обладнання, технологічного обладнання, наземного транспорту. Пневмоциліндри — це пневмопривод поршневого двостороннього впливу зі швидкістю переміщення штока до 1 м/с, що перетворює енергію стисненого повітря на зворотно-поступальний рух штока.
Пневмоциліндри, що відповідають ІСО 6431, випускаються діаметром 32, 40, 50, 63, 80, 100,..., 250 мм, ходом від 10 до 1000 мм. Це циліндри поршневі двосторонньої дії, як із регульованим демпфуванням у кінцевих положеннях, так і без нього. Можливе встановлення магнітного кільця на поршні для безконтактного визначення його положення за допомогою герконових датчиків. Циліндр без демпфування за габаритними розмірами не відрізняється від циліндра з демпфуванням.
Циліндри за ТУ 4151-001-166676426-99 з магнітом на поршня і є аналогами циліндрів серії DNC, DNG (фірма FESTO), серії 40,41,60,61 (фірма CAMOZZI) за габаритними та приєднувальним розмірами відповідають міжнародним стандартам ISO 6431 і VDMA 24562.
Для всіх виконань пневмоциліндрів можливі такі варіанти виконання штока:
- подовжена зовнішня різь;
- спеціальна зовнішня різь;
- подовжений гладкий шток.
|
|
Майже завжди в наявності пневмоциліндри таких типів:
- Пневмоциліндри двосторонньої дії з демпфуванням (гальмуванням наприкінці ходу) або без демпфування (ISO 6431).
-
|
За замовлення покупця можна виготовляти циліндри таких типів:
- циліндрів двосторонньої дії з Ø320 і Ø 400 мм;
- циліндрів односторонньої дії (з пружинним поверненням) Ø 32... Ø 100 мм і ходом поршня до 100 мм;
- циліндрів із двостороннім штоком;
- циліндрів із гальмуванням в один бік (у разі прямого або зворотного ходу);
- циліндрів без гальмування;
- позиціонерів;
- тандемів;
- модулів;
- циліндрів Ø80...Ø200 мм із габаритними та приєднувальними розмірами за ГОСТ 15608-81;
- циліндрів із габаритними та приєднувальними розмірами максимально наближеними до циліндрів за ГОСТом 15608-81 (варіант монтажу на фланці Ø 160 і Ø200 мм; на вушко Ø80; Ø125 ; Ø160 і Ø200 мм, а також під час монтажу на нарізній сапфі Ø 80...Ø200).
|
Технічні характеристики пневмоциліндрів ПЦ
|
Параметри
|
Дані
|
|
32
|
40
|
50
|
63
|
80
|
100
|
125
|
160
|
200
|
|
Номінальний тиск
|
1
|
|
Тиск страгування
|
0,07
|
0,04
|
0,035
|
0,03
|
|
Номінальна сила циліндра за тиску 1,0 МПа, Н
|
803
|
1256
|
1962
|
3115
|
5024
|
7850
|
12267
|
20107
|
31417
|
|
- штовхальна
|
690
|
1102
|
1708
|
2837
|
4644
|
7470
|
11467
|
18850
|
30160
|
|
- тягуча
|
|
|
|
|
|
|
|
|
|
|
Час проходження поршнем гальмівного шляху без навантаження за тиску 0,4 МПа, с, не більш ніж (з регульованим гальмуванням)
|
3
|
8
|
10
|
12
|
15
|
18
|
20
|
|
Найменування
|
Діаметр поршня, мм
|
Хід поршня, мм
|
|
1012-50х25
|
50
|
25
|
|
1012-50х50
|
50
|
50
|
|
1012-50х80
|
50
|
80
|
|
1012-50х100
|
50
|
100
|
|
1012-63х80
|
63
|
80
|
|
1012-80х80
|
80
|
80
|
|
1012-80х150
|
80
|
150
|
|
1012-80х200
|
80
|
200
|
|
1012-80х250
|
80
|
250
|
|
1012-100х50
|
100
|
50
|
|
1012-100х063
|
100
|
63
|
|
1012-100х80
|
100
|
80
|
|
1012-100х100
|
100
|
100
|
|
1012-100х125
|
100
|
125
|
|
1012-100х160
|
100
|
160
|
|
1012-100х200
|
100
|
200
|
|
1012-100х250
|
100
|
250
|
|
1012-100х400
|
100
|
400
|
|
1012-125х50
|
125
|
50
|
|
1012-160х250
|
160
|
250
|
|
1112-50х25
|
50
|
25
|
|
1112-50х50
|
50
|
50
|
|
1112-50х80
|
50
|
80
|
|
1112-50х100
|
50
|
100
|
|
1112-63х80
|
63
|
80
|
|
1112-80х80
|
80
|
80
|
|
1112-80х150
|
80
|
150
|
|
1112-80х200
|
80
|
200
|
|
1112-80х250
|
80
|
250
|
|
1112-100х50
|
100
|
50
|
|
1112-100х063
|
100
|
63
|
|
1112-100х80
|
100
|
80
|
|
1112-100х100
|
100
|
100
|
|
1112-100х125
|
100
|
125
|
|
1112-100х160
|
100
|
160
|
|
1112-100х200
|
100
|
200
|
|
1112-100х250
|
100
|
250
|
|
1112-100х400
|
100
|
400
|
|
1112-125х50
|
125
|
50
|
|
1112-160х250
|
160
|
250
|
|
1112-160х400
|
160
|
400
|
|
1112-160х500
|
160
|
500
|
|
1212-50х25
|
50
|
25
|
|
1212-50х50
|
50
|
50
|
|
1212-50х80
|
50
|
80
|
|
1212-50х100
|
50
|
100
|
|
1212-63х80
|
63
|
80
|
|
1212-80х80
|
80
|
80
|
|
1212-80х150
|
80
|
150
|
|
1212-80х200
|
80
|
200
|
|
1212-80х250
|
80
|
250
|
|
1212-100х50
|
100
|
50
|
|
1212-100х063
|
100
|
63
|
|
1222-100х60
|
100
|
60
|
|
1212-100х80
|
100
|
80
|
|
1212-100х100
|
100
|
100
|
|
1212-100х125
|
100
|
125
|
|
1212-100х160
|
100
|
160
|
|
1212-100х200
|
100
|
200
|
|
1212-100х250
|
100
|
250
|
|
1212-100х400
|
100
|
400
|
|
1212-125х50
|
125
|
50
|
|
1412-100х50
|
100
|
50
|
|
1412-100х063
|
100
|
63
|
|
1412-100х80
|
100
|
80
|
|
1412-100х100
|
100
|
100
|
|
1412-100х125
|
100
|
125
|
|
1412-100х160
|
100
|
160
|
|
1412-100х200
|
100
|
200
|
|
1412-100х250
|
100
|
250
|
|
1412-100х400
|
100
|
400
|
|
1412-160х250
|
160
|
250
|
|
1412-160х400
|
160
|
400
|
|
1412-160х500
|
160
|
500
|
Структура умовного позначення пневмоциліндрів ПЦ
|
ПЦ
|
Позначення пневмоциліндру
|
|
1
|
Умовне позначення пневмоциліндру за допомогою гальмування:
1 -без гальмування;
2 — з гальмуванням
|
|
4
|
Умовне позначення пневмоциліндру за виглядом кріплення:
0 – на стяжках;
1 — на лапах;
2 - на передньому фланці;
4 – на вушко
|
|
1
|
Умовне позначення ланцюгів із зображенням різі на кінці штока:
1 — різь зовнішня;
2 — різь внутрішня
|
|
2
|
Виготовлення приєднувальної різі для підведення повітря:
1 — трубна;
2 — конічна
|
|
080
|
Діаметр поршня
|
|
0010
|
Хід поршня
|
|
УХЛ4
|
Умовне позначення кліматичного виконання за ГОСТом 15150-69.
|
Габаритні та приєднувальні розміри пневмоциліндрів

|

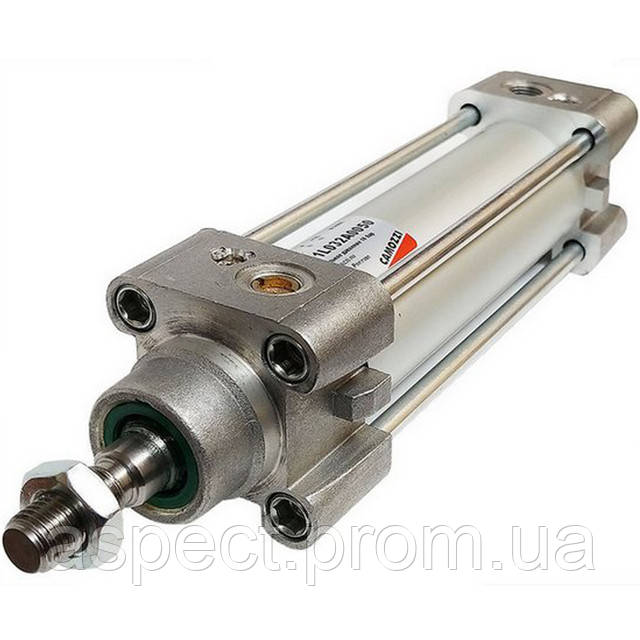

Пневмоциліндр ПЦ 1412-100Х0400
|
|
Пневмоциліндр поршневий 1412-100Х400
Основні параметри пневмоцилиндра:
— номінальний тиск на вході 0,63 МПа;
— діаметр поршня 160 мм;
— хід поршня 200 мм;
— кріплення пневмоциліндру до пневмосистеми — на вушко;
— вага — не більш ніж 9,7 кг.
|
|
|
|
|
Спеціальні виготовлення пневмоциліндрів стосуються під час замовлення. Конструкція пневмоциліндру дає змогу монтувати з різними елементами кріплення як самого циліндра, так і його штока. Елементи кріплення циліндра та штока мають бути замовлені окремо. Особливу увагу треба надавати добору елементів кріплення, тому що до їх правильного вибору істотно визначає нормальну роботу пневмоциліндрам і, як наслідок, довговічність пневмоприводу.
|
