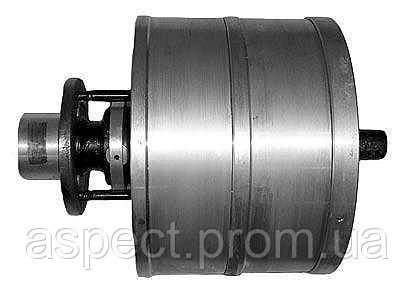

Пневмоциліндр ПЦВ-160 ПЦВ-200 ПЦВ-250 ПЦВС-200
від 3 500 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: пцв
- +380 (93) 845-70-32Отдел продаж
Пневмоциліндри обертові П-ЦВ-160, П-ЦВ-200, П-ЦВ-250, П-ЦВС-200, П-ЦВС-250
|
|
Пневмоциліндри ПЦВ-160 (П-ЦВ 160), ПЦВ-200 (П-ЦВ-200), ПЦВ-250 (П-ЦВ-250), ПЦВБ-160, ПЦВБ-200, ПЦВС200 (П-ЦВС-200) обертові одинарні та здвоєні призначені для привода патронів і пристосувань, що затискають заготівок на токарних, токарно-револьверних та інших верстатах. |
|
.jpg)
Принцип дії пневмоциліндрів ПЦВ(м)-160, ПЦВ(Б)-200, ПЦВ(Б)-250, ПЦВС(Б)-200, П-ЦВ-160, П-ЦВ-200
|
|
Для затискача обертових деталей широко використовуються обертові пневматичні циліндри (диви малюнок зліва). Стиснене повітря підводиться до обертового циліндра 1 через нерухомий колектор 6 каналами А або Б і розподільний пристрій 3, жорстко з'єднаний із циліндром. Усередині розподільного пристрою 3 розміщений пневматичний замок, що складається з поршня 5 і зворотних кулькових клапанів 4 і 7 з пружинами. Якщо подати робоче середовище, наприклад, у канал А, то вона відкриває зворотний клапан 7 і зміщує поршень 5, який своїм штоком відкриває зворотний клапан 4. Стиснене повітря проходить через клапан 7 і надходить у праву порожнину циліндра 1. Відбувається переміщення поршня 2 вліво та витіснення повітря з лівої порожнини через відкритий клапан 4 в канал Б. У разі раптового вимкнення подавання стисненого повітря зворотні клапани замикають вихід повітря з обох порожнин і запобігають несанкціонованому падінню тиску в циліндрі та можливу аварійну ситуацію в роботі обертового пневматичного циліндра. |
.gif)
Технічні характеристики пневмоциліндрів ПЦВ-160 (200,250), П-ЦВС-200(250)
|
Найменування |
Діаметр поршня, мм |
Номінальний тиск, Мпа |
Маса, кг |
|
ЦПВ-200 |
200 |
0,63 |
12 |
|
ЦПВ-200.2 |
200 |
0,63 |
19 |
|
ЦПВ-250 |
250 |
0,63 |
16,5 |
|
ЦПВ-250.2 |
250 |
0,63 |
24 |
|
ПЦВ-200 |
200 |
0,63 |
12 |
|
ПЦВ-250 |
250 |
0,63 |
17 |
|
ПЦВ-160 |
160 |
0,63 |
10 |
|
ПЦВБ-200 |
200 |
0,63 |
12 |
|
ПЦВБ-250 |
250 |
0,63 |
17 |
|
ПЦВС-200 |
200 |
0,63 |
20 |
|
ПЦВБ-160.01 |
250 |
0,63 |
30 |
Пневмоциліндр обертовий ПЦВС 250
|
|
Основні параметри пневмоциліндру П-ЦВС-250 (ПЦВС 250):
|
Пневмоциліндр обертовий ПЦВС 200
|
|
Основні параметри пневмоциліндру П-ЦВС-200 (ПЦВС 200):
|
Пневмоциліндр обертовий ПЦВ 250
|
|
Основні параметри пневмоциліндру П-ЦВ-250 (ПЦВ 250):
|
.jpg)
Пневмоциліндр обертовий ПЦВ 200
|
|
Основні параметри пневмоциліндру П-ЦВ-200 (ПЦВ 200):
|
Пневмоциліндр обертовий ПЦВ 160
|
|
Основні параметри пневмоциліндру П-ЦВ-160 (ПЦВ 160):
|
Можливі варіанти маркування:
Пневмоциліндр П-ЦВ 160 П-ЦВ 200 П-ЦВ 250 П-ЦВС 200.
- Ціна: від 3 500 ₴
