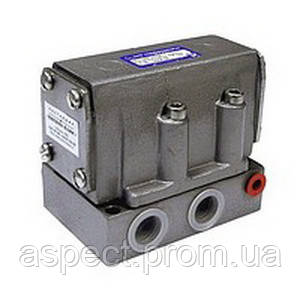

Пневморозподільники В63 23А, В63-23А, В6323А УХЛ4 по ТУ2-053-1633-83 з нарізним приєднанням до пневмолінійних двопозиційних із пневматичним одно- і двостороннім керуванням, пружинним або пневматичним поверненням, призначені для зміни потоків стисненого повітря в пневмоприводах різного призначення.
     Як розподільний орган використовується плоский притертий золотник 1 (див. малюнок нижче), пов'язаний із поршнем 2, розміщеним у корпусі 3. Корпус із двох сторін закритий кришками 4. Золотник притискає до основи 5, в якому виготовлені канали для проходу стисненого повітря.
     Переміщення поршня, а разом із ним і золотника, з одного вкрайого положення в інше пневморозподільників з двостороннім пневматичним керуванням типу В63-13А(14А,15А) (Див. малюнок нижче, схему під буквою "а") здійснюється за подавання тиску керування по черзі під торці поршня через канали (12) або (14). В одному з крайніх положень золотника канал живлення (1) повідомлено з вихідним каналом (2), а вихідний канал (4) відсічений від каналу живлення й повідомлено з атмосферним каналом (3). В іншому вкрайму положенні полотняний канал живлення (1) повідомляє з вихідним каналом (4), а вихідний канал (2) — з атмосферним каналом (3).
     В розподілювачах з одностороннім пневматичним керуванням типу В63-23А(24А,25А) (Див. малюнок нижче, схему під буквою "б") у разі подавання тиску живлення в канал (1) стиснене повітря через свердління в поршні проходить у порожнину а і, впливаючи на додатковий плунжер 6, переміщує поршень у положення, зазначене на малюнку. В інше вкрайе положення поршень переміщається під час подавання тиску керування в канал (14). Під час зняття керівного сигналу поршень повертається у вихідне положення.
     В розподілювачах з одностороннім пневматичним керуванням типу В63-33А(34А,35А) повернення поршня у вихідне положення здійснюється механічним зусиллям поворотної пружини.

Конструкція й принцип роботи розподілювачів В63 з пневмокеруванням

   Основні параметри розподілювача В63 15 А УХЛ4:
— номінальний тиск на вході 0,63 МПа;
— нропускна здатність Кv, м3/хв, не менш ніж 5,0;
— нмалювання до пневмолінійок — нарізне К 3/4 дюйма;
— повернення золотистика — пневматичний;
— вага — не більш ніж 3 кг.

   Основні параметри розподілювача В63 25А УХЛ4:
— номінальний тиск на вході 0,63 МПа;
— нропускна здатність Кv, м3/хв, не менш ніж 5,0;
— нмалювання до пневмолінійок — нарізне К 3/4 дюйма;
— повернення золотистика — пневматичний, односторонній;
— вага — не більш ніж 3 кг.

 Основні параметри розподілювача В63 34 А УХЛ4:

— номінальний тиск на вході 0,63 МПа;
— нропускна здатність Кv, м3/хв, не менш ніж 2,8;
— нмалювання до пневмолінійок — нарізне, 1/2 дюйма;
— повернення золотушнику — пружинний, односторонній;
— вага — не більш ніж 1,44 кг.

 Основні параметри розподілювача В63 33А УХЛ4:

— номінальний тиск на вході 0,63 МПа;
— нропускна здатність Кv, м3/хв, не менш ніж 1,9;
— нмалювання до пневмолінійок — нарізне, 3/8 дюйма;
— повернення золотушнику — пружинний, односторонній;
— вага не більш ніж 1,5 кг.

   Основні параметри розподілювача В63 14А УХЛ4:
— номінальний тиск на вході 0,63 МПа;
— нропускна здатність Кv, м3/хв, не менш ніж 2,8;
— нмалювання до пневмолінійок — нарізне, 1/2 дюйма;
— повернення золотистика — пневматичний, двосторонній;
— вага — не більш ніж 1,44 кг.

   Основні параметри розподілювача В63 13А УХЛ4:
— номінальний тиск на вході 0,63 МПа;
— нропускна здатність Кv, м3/хв, не менш ніж 1,9;
— нмалювання до пневмолінійок — нарізне, 3/8 дюйма;
— повернення золотистика — пневматичний, двосторонній;
— вага не більш ніж 1,5 кг.

   Основні параметри розподілювача В63 24 А УХЛ4:
— номінальний тиск на вході 0,63 МПа;
— нропускна здатність Кv, м3/хв, не менш ніж 2,8;
— нмалювання до пневмолінійок — нарізне К 1/2 дюйма;
— повернення золотистика — пневматичний, односторонній;
— вага — не більш ніж 1,44 кг.

   Основні параметри розподілювача В63 23А УХЛ4:
— номінальний тиск на вході 0,63 МПа;
— нропускна здатність Кv, м3/хв, не менш ніж 1,9;
— нмалювання до пневмолінійок — нарізне К 3/8 дюйма;
— повернення золотистика — пневматичний, односторонній;
— вага не більш ніж 1,5 кг.
