Гідроклапани редукційні МКРВ 10/3 С2, МКРВ 20/3 С2, МКРВ 32/3 С2 стикового монтажу
|
Гідроклапани МКРВ-10/3С2, МКРВ-20/3С2, МКРВ-32/3С2
|
Клапани редукційні МКРВ-10/3-С2, МКРВ-20/3-С2, МКРВ-32/3-С2 стикового монтажу застосовуються для підтримки в відвідному від них потоці робочої рідини нижчого тиску, ніж у підводному потоці. |
Структура умовного позначення гідроклапана МКРВ
| МКРВ |
- |
10 |
/ |
3С |
|
2 |
|
Р |
 |
2 |
 |
УХЛ 4 |
|
| |
|
|
|
|
|
|
|
|
|
Кліматичне виконання й категорія розміщення:
|
 |
|
Виконання за номінальним тиском налаштування:
без индекса - 6,3 МПа
1 — 10 МПа
2 - 20 МПа
3 — 32 МПа
|
 |
|
Виконування за виглядом регулювального пристрою:
В - з регулювальним гвинтом із головкою під ключ
Р - з ручкою
П - із захисним ковпачком і можливістю опломбування
К - із захисним ковпачком і замковим пристроєм
|
 |
|
Виготовлення за конструктивно-функціональними ознаками:
2 - з поперечним компонуванням керівного клапана щодо основного
|
 |
|
3: номінальний тиск на вході 32 МПа
З: тип монтажу — стиковий
|
 |
|
Умовний прохід: 16, 25, 32 мм
|
 |
|
Тип апарата: гідроклапан редукційний
|
Основні параметри гідроклапанів МКРВ-10 (20,32) стикового монтажу
| Позначення |
Ду, мм |
Діапазон тиску на вході, МПа |
Діапазон регулювання тиску, МПа |
Діапазон витрати робочої рідини, л/хв |
Максимальні внутрішні витоки, см3/хв |
Маса, кг |
Клапан МКРВ 10/3С2Р
Клапан МКРВ 10/3С2В |
10 |
0,8...35 |
0,2...6,5 |
0...3,2 |
500 |
3,85 |
Клапан МКРВ 10/3С2Р1 (аналог 10-100-2)
Клапан МКРВ 10/3С2В1 (аналог 10-100-2) |
0,15...12,5 |
Клапан МКРВ 10/3С2Р2 (аналог 10-200-2)
Клапан МКРВ 10/3С2В2 (аналог 10-200-2) |
2...25 |
Клапан МКРВ 10/3С2Р3 (аналог 10-320-2)
Клапан МКРВ 10/3С2В3 (аналог 10-320-2) |
5...35 |
Клапан МКРВ 20/3С2Р
Клапан МКРВ 20/3С2В |
20 |
0,2...6,5 |
0...6,3 |
4,55 |
Клапан МКРВ 20/3С2Р1 (аналог 20-100-2)
Клапан МКРВ 20/3С2В1 (аналог 20-100-2) |
0,15...12,5 |
Клапан МКРВ 20/3С2Р2 (аналог 20-200-2)
Клапан МКРВ 20/3С2В2 (аналог 20-200-2) |
2...25 |
Клапан МКРВ 20/3С2Р3 (аналог 20-320-2)
Клапан МКРВ 20/3С2В3 (аналог 20-320-2) |
5...35 |
Клапан МКРВ 32/3С2Р
Клапан МКРВ 32/3С2В |
32 |
0,2...6,5 |
0...7,15 |
5,10 |
Клапан МКРВ 32/3С2Р1 (аналог 32-100-2)
Клапан МКРВ 32/3С2В1 (аналог 32-100-2) |
0,15...12,5 |
Клапан МКРВ 32/3С2Р2 (аналог 32-200-2)
Клапан МКРВ 32/3С2В2 (аналог 32-200-2) |
2...25 |
Клапан МКРВ 32/3С2Р3 (аналог 32-320-2)
Клапан МКРВ 32/3С2В3 (аналог 32-320-2) |
5...35 |
Габаритні та приєднувальні розміри МКРВ-10/3C2, МКРВ-20/3С2, МКРВ-32/3С2

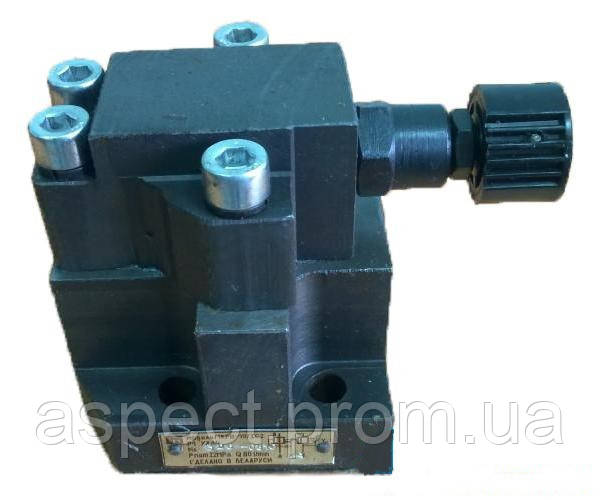

Гідроклапан редукційний МКРВ-32/3С2Р2
 |
Основні параметри клапана МКРВ 32/3С2Р2 УХЛ4:
— номінальний тиск налаштування 20 МПа;
— витрата робочої рідини 320 л/хв;
— діапазон регулювання тиску 0,5-22,5 МПа;
— від керування розвантаженням — дістанційне гідравлічне керування розвантаженням;
— вага — не більш ніж 9 кг.
|

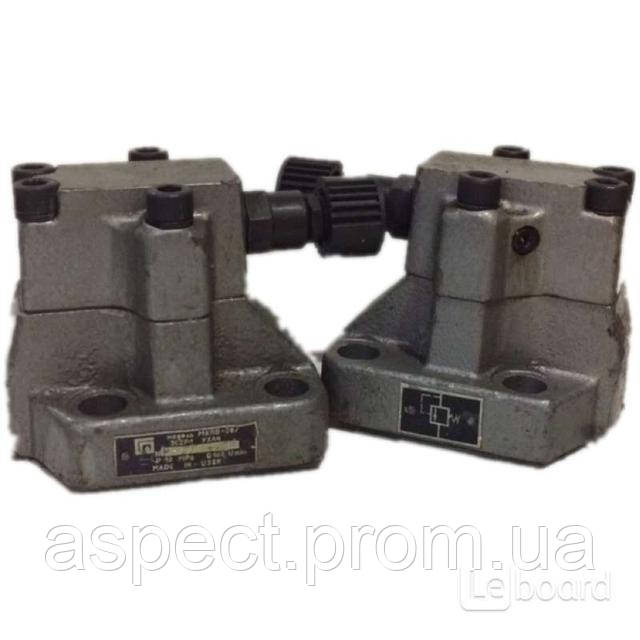

Гідроклапан редукційний МКРВ 10/3С2Р3
|
|
Основні параметри клапана МКРВ-10/3С2Р3 УХЛ4:
— номінальний тиск налаштування 32 МПа;
— витрата робочої рідини 80 л/хв;
— діапазон регулювання тиску 2,5-35 МПа;
— від керування розвантаженням — дістанційне гідравлічне керування розвантаженням;
— вага — не більш ніж 3,5 кг.
|

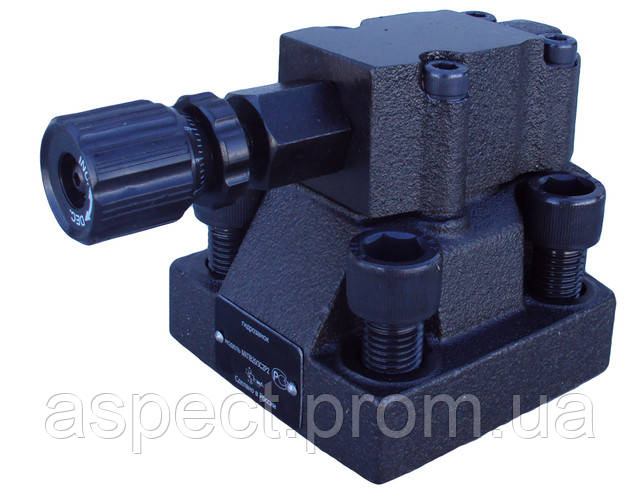

Гідроклапан редукційний МКРВ 20/3С2Р1
|
|
Основні параметри клапана МКРВ-20/3С2Р1 УХЛ4:
— номінальний тиск налаштування 10 МПа;
— витрата робочої рідини 160 л/хв;
— діапазон регулювання тиску 1,5-22,5 МПа;
— від керування розвантаженням — дістанційне гідравлічне керування розвантаженням;
— вага не більш ніж 5,8 кг.
|
Приклад умовного позначення гідроклапана редукційного стикового монтажу, з діаметром умовного проходу 10 мм, з номінальним тиском на вході 32 МПа, з діапазоном регулювання тиску 0,5-12,5 МПа, з витратою робочої рідини до 3,2 л/хв, для районів з помірним і холодним кліматом:
Клапан редукційний МКРВ-10/3С2Р1 УХЛ4.
Те саме, але тільки з Ду= 20 мм і витратою до 6,3 л/хв:
Клапан редукційний МКРВ-20/3С2Р1 УХЛ4.
|
