Регулятори витрати МПГ55-24

Регулятор расхода (потока) МПГ55-22М, МПГ55-24М, МПГ55-25М

Регулятор потока МПГ55-24М

     Регулятор витрати (дросель) МПГ 55 24 М УХЛ4 встановлюється в гідросистемах там, де потрібна підтримка встановленої швидкості переміщення робочих органів станків та інших стаціонарно машин, що працюють незалежно від навантаження.
     Регулятори потоку модернізовані звичайній міцності МПГ55-22(24,25)М складаються з гідродросселю та редукційного клапана, який підтримує постійний перепад тиску на дроселювальної щілини, завдяки чому витрата робочої рідини, що проходить через гідродросель, не залежить від тиску на вході та виході з нього.
     Гідравлічні регулятори потоку МПГ-55-22М, МПГ-55-24М, МПГ-55-25М працюють на  мінеральних олив з тонкістю фільтрації 25 мкм, в'язкістю 10-200 сСт за температури оливи від +10 до +70 °C і температури довкілля від +1 до +40 °C.
     Регулятори витрати МПГ 55-2 випускаються на ном. тиск 20 МПа та 32 МПа. Залежно від номінальної витрати робочої рідини регулятори витрати МПГ55-2 бувають трьох виконань:
     МПГ55-22 - з умовним проходом 10 мм;
     МПГ55-24 - з умовним проходом 16 мм;
     МПГ55-25 — з умовним проходом 20 мм.

Умовне позначення регулятора витрати МПГ55-2

Х   МПГ55-2   Х   Х   ХХХХ

Кліматичне виконання за ГОСТ 15150: УХЛ4, 04.1
Наявність замкового пристрою: без індексу — ні, 1 — є
Умовний прохід: 2 - Ду=10 мм, 4 - Ду=16 мм, 5 - Ду=20 мм
Тип регулятора витрати
Виготовлення за міцністю: без індексу — нормальна міцність, 2 — підвищена міцність

     Примітка: взагалі, буква М ("модернізований") після індексу умовного проходу може не бути в маркуванні цього регулятора, наприклад, регулятор витрати МПГ55-24 УХЛ4.

Параметри гідравлічних регуляторів потоку МПГ55-2

Позначення Ду, мм Витрата робочої рідини ном./хв/макс., л/хв Тиск на вході ном./хв./макс., МПа Макс. тиск на виході, МПа Перепад тиску на дроселі регулятора витрати не менш ніж МПа Витрата витікань оливи через повністю закритий дросель не більш ніж см3/хв Допустиме відхилення встановленої витрати не більш ніж % Маса не більш ніж кг
МПГ55-22(М) 10 25 / 0,04 / 32 20 / 0,5 / 21,5 20 0,15 - 0,25 30 ± 5 4,0
2МПГ 55-22(М)
МПГ55-24М 16 100 / 0,09 / 120 70 7,5
2МПГ55-24(М)
МПГ 55-25М 20 200 / 0,15 / 240 120 15,5
2МПГ55-25(М)

Фотографії та параметри регуляторів витрати МПГ55-25 (24)

Фото, параметры МПГ55-22М
Фото, параметри МПГ55-25М

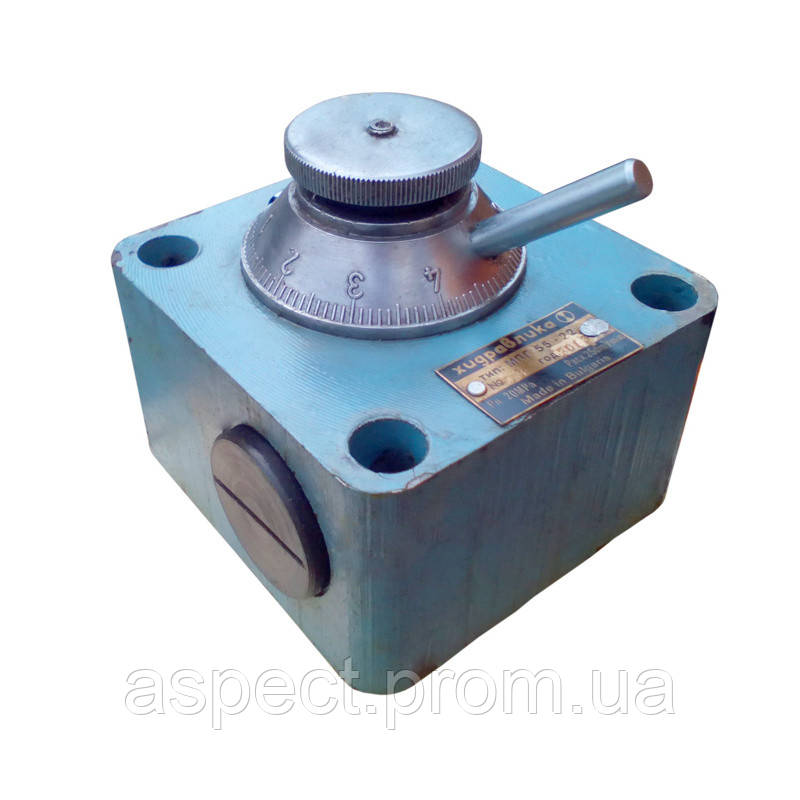

Фото, параметры МПГ55-24М
Фото, параметри МПГ55-24М

Габаритні та приєднувальні розміри МПГ55-2

Габаритные и присоединительные размеры МПГ55-25М, МПГ55-22М, МПГ55-24М


Найменування, Ду L B H H* h h1 d d1 d2 a a1 a2 a3 a4 b b1 b2 b3
МПГ55-22М, 2 МПГ55-22М (Ду=10 мм) 108 100 88 137 54 44 9 10 4 102 76,2 54 8 9,5 82,5 52,5 36 11
МПГ55-24М, 2МПГ55-24М (Ду=16мм) 133 126 107 156 67 51 11 18 4 126 101,6 71,4 20,8 20,6 101,6 88,9 54,6 12,7
МПГ55-25М, 2 МПГ55-25М (Ду=20 мм) 178 166 132 175 92 72 17 28,7 4 178 146 104,8 28 22,3 133,5 104,8 66 12,7


Конструкція та принцип роботи МПГ 55-25(М), МПГ 55-22(М), МПГ 55-24(М)



Конструкция и принцип работы МПГ 55-25(М), МПГ 55-22(М), МПГ 55-24(М)

    Конструктивні елементи регулятора потока МПГ55-22М(24М,25М):
   1 - корпус;
   2 - втулка;
   3 — втулка-дросель;
   4,6 — гайки;
   5 - регулювальний гвинт;
   7 - лімб;
   8 — покажчик обертів;
   9 — кулька;
   10,11,12,15 — пружини;
   12 - отвір відведення;
   13,17,18 — отвори;
   14,16,20 — порожнини;
   10 — золотник;
   21 — заглушка.

   Опис роботи регулятора потоку МПГ55-25М ( 22М, 24М):
   Робоча рідина з гідросистеми надходить до отвору підведення 18 і далі через отвори 17 і 13 в корпусі ось втулку 2. Далі робоча рідина через дроселювальну щілину втулки 2 надходить до отвору відведення 12. Отвір 17 повідомляється з порожнинами 20 і 16, а отвір відведення 12 — з порожниною 14. Золотик 19 перебуває в рівноважному положенні під дією зусилля пружини 15 і зусиль, що виникли в момент підведення тиску в його торцеві порожнини 20, 16 і 14. У разі збільшення тиску в напірній магістралі гідросистеми тиск у отворах 18, 17, 13 підвищується, що призводить до порушення рівноваги сил, що діють на позолотниковий механізм.
   Під дією гідростатичних сил, створюваних тиском робочої рідини в порожнинах 20 і 16, золотушник переміщається в бік пружини, а отже, його дрослювальна крайка змінює опір витраті потоку робочої рідини, завдяки цьому тиск на вході в гідродросель (отворність 13) зменшується, порівнюючи з тиском у напірній магістралі. Оскільки на дроселювальній щілині підтримується постійний перепад тиску.
   Витрата робочої рідини регулюється зміною прохідного перерізу дроселювальної щілини у втулці 2 завдяки осьовому переміщенню втулки-дроселя 3 за допомогою гайки 4 в один бік і пружини 11 — в іншу. Гайку 4 обертання передається через лімб 7 і гвинт 5. Лімб можна повертати до 4 обертів. Після кожного оберту лімб за допомогою штифта повертає на 1/4 оберту покажчик обертів 8, який фіксується від мимовільного обертання кулькою 9 і пружиною 10. Під час повороту лімба за годинниковою стрілкою витрата робочої рідини збільшується, проти — зменшується. Фіксація лімба здійснюється гайкою 6.
   Стики корків і корпусу, з'єднання регулювального гвинта та втулки ущільнюються гумовими кільцями за ГОСТ 9833-73 (ГОСТ 18829-73) (див. таблицю нижче: Комплект постачання МПГ55-2...М).

Комплект постачання регулятора потоку МПГ55-22М (МПГ55-24М, МПГ55-25М)

Найменування Позначення Кількість для МПГ55-22М (Ду=10 мм), шт. Кількість для МПГ55-24М (Ду=16 мм), шт. Кількість для МПГ55-25М (Ду=20 мм), шт.
Регулятор витрати МПГ55-2...М 1 1 1
Кільця гумові ущільнювальні ГОСТ 9833-73 (ГОСТ 18829-73) 006-010-25-2 1 1 1
012-016-25-2 2 - -
032-037-30-2 - 2 2
Паспорт МПГ55-2М ПС 1 1 1

Регулятор витрати МПГ55-22М

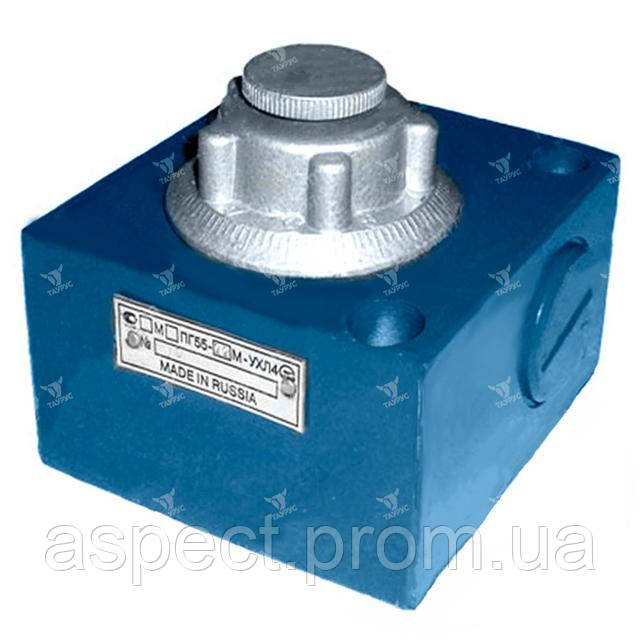

Регулятор расхода МПГ55-22М

Основні параметри регулятора потоку МПГ55-22 УХЛ4:
— умовний прохід 10 мм;
— витрата робочої рідини 25 л/хв;
— тиск на вході 20 МПа;
— перепад тиску на дроселі регулятора витрати не менш ніж 0,25 МПа;
— вага не більш ніж 4 кг.

Регулятор витрати МПГ55-24М

Регулятор расхода МПГ55-24М

Основні параметри регулятора потоку МПГ55-24 УХЛ4:
— умовний прохід 16 мм;
— витрата робочої рідини 100 л/хв;
— тиск на вході 20 МПа;
— перепад тиску на дроселі регулятора витрати не менш ніж 0,25 МПа;
— вага — 7,5 кг

Регулятор витрати МПГ55-25М

Регулятор расхода МПГ55-25М

Основні параметри регулятора потоку МПГ55-25 УХЛ4:
— умовний прохід 32 мм;
— витрата робочої рідини 200 л/хв;
— тиск на вході 20 МПа;
— перепад тиску на дроселі регулятора витрати не менш ніж 0,25 МПа;
— вага не більш ніж 15 кг

          Приклад умовного позначення регулятора витрати робочої рідини нормальної міцності з умовним проходом 10 мм, з номінальним тиском на вході 20 МПа, з номінальною витратою робочої рідини 25 л/хв, для районів із помірним і холодним кліматом, категорія розміщення 4:
     Регулятор витрати МПГ55-22М УХЛ4.

Характеристики
Основні
ВиробникB&B
