Фільтри ФМП 16/40, Ф10 16-25/6,3, 20-25/6,3

Основні параметри фільтрів ФМП

Рекомендації щодо експлуатації фільтрів ФМП16-40

— Фільтри ФМП встановлюють у напірних магістралях гідросистем у місці, зручному для обслуговування, у вертикальному положенні, щоб напрямок стрілки на головці фільтра збігався з напрямком руху робочої рідини.
— Для заміни фільтрувального елемента після спрацьовування індикатора забрудненості вимкнути насосне встановлення і, після падіння тиску до 0, відвернути склянку, видалити забруднений фільтроелемент, помістити чистий фільтроелемент у склянку та загорнути його.
— Під час запуску системи з холодною оливою, в'язкість якої вища за 30 мм2/с, індикатор забрудненості може видати помилкові сигнали з можливим відкриттям запобіжного клапана, водночас індикатор повертається у вихідне положення в міру розігрівання оливи. Якщо індикатор не повертається у вихідне положення, необхідно короткочасно вимкнути систему.
Умова, зберігання — 2 (С) за ГОСТом 15150.

Пристрій фільтрів ФМП

— Фільтр з індикатором забрудненості типу ФМП складається з головки з вхідним і вихідним отворами, склянки, з'єднаного герметично за допомогою кільця. Усередині стакана розміщений встановлений на сідлі фільтроелемент. На головці встановлений індикатор забрудненості, у корпусі якого є засоби сигналізації про забрудненість фільтроелементу та перепуск неочищеної рідини.
— Фільтр працює в такий спосіб. Робоча рідина через вхідний отвір у головці фільтра надходить у порожнину склянки, проходить через фільтроелемент, очищається й через отвір сідла та вихідний отвір надходить у систему. У разі підвищення перепаду тиску на фільтроелементу в міру його забруднення починає переміщатися плунжер, розташований у поршня, стискаючи пружину та, висуваючи шток, на хвостовику якого встановлений постійний магніт. У разі перепаду тисків (0,3±-0,03) МПа в полі дії магніту виявиться магнітнокерований контакт (геркон), пелюстки якого замкнуті, і надійде електричний сигнал про потребу заміни забрудненого фільтроелементу.
— Через несвоєчасну заміну фільтроелемента відбувається подальше підвищення перепаду тиску до (0,5±0,1) МПа, відкривання запобіжного клапана й неочищена робоча рідина надходить у систему, минаючи фільтроелемент. Водночас фільтр працює в аварійному режимі.

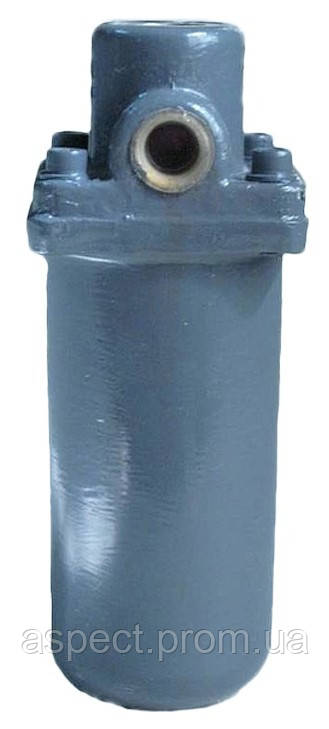

ФМП-16/40 фільтри гідравлічні

Фільтри оливні Ф10 (Ф10 16-25/6,3, Ф10 16-25/6,3, Ф10 20-40/6,3)

Технічні параметри фільтра Ф-10

* М-метрична різь; без позначення — конічна.

Габаритні та приєднувальні розміри, принцип роботи фільтрів Ф10

     Фільтр Ф10 (малюнок) складається з головки та склянки. Головка має вхідну та вихідну порожнину, у ній розміщені лінза, екран, запобіжний клапан і сідло для фіксування  фільтрувального елемента. Неочищена рідина надходить у вхідну порожнину фільтра, очищається на шторі фільтрувального елемента й через вихідну порожнину надходить до споживача. У міру забруднення фільтрувального елемента перепад тиску між вхідною та вихідною порожнинами зростає, що за певних умов призводить до спрацювання запобіжного клапана.

            Під час переміщення запобіжного клапана з екраном угору з'являється червоне коло на зовнішньому торці лінзи (візуальний сигнал про засмічення фільтрувального елемента) і частина потоку рідини йде повз фільтрувальний елемент.

Встановлення та технічне обслуговування

            Розконсервувавши та вийнявши заглушки, встановіть фільтри в магістралі у вертикальному положенні.

            Для заміни фільтрувального елемента вимкніть систему та знизьте тиск до нуля, відгвинтіть склянку фільтра, витягніть забруднений фільтрувальний елемент, встановіть чистий і з'єднайте склянку з головкою.

Габаритні та приєднувальні розміри фільтра Ф10

I-вхід; II — вихід; 1 — головка; 2-екран; 3 – лінза; 4 – седло; 5 — фільтрувальний елемент; 6 – стакан; 7 – клапан

Фільтр оливний Ф10 16-25/6,3

Фільтр оливний Ф10 20-40/6,3

Фільтр оливний Ф10 20-25/6,3

Фільтр оливний Ф10 16-40/6,3

      Приклад умовного позначення фільтра Ф10 з метричною приєднувальною різзю, тонкістю фільтрації 10 μм, умовним проходом 16 мм, номінальним тиском 6,3 МПа для країн із помірним кліматом, кліматичного виконання УХЛ, категорії розміщення 4:

– Ф10 16-10/6,3 М УХЛ4.

            те саме з конічною різзю:

– Ф10 16-10/6,3 УХЛ4.

            те саме для країн із тропічним кліматом, кліматичного виконання О, категорія 4.1:

– Ф10 16-10/6,3.

            те саме для вогнестійких рідин:

- Ф10Н 16-10/6,3 О4.1.

        Приклад умовного позначення фільтра ФМП з конічною приєднувальною різзю, тонкістю фільтрації 40 μм, умовним проходом 16 мм, номінальним тиском 1,6 МПа для країн із помірним кліматом, кліматичного виконання УХЛ, категорії розміщення 4:

– ФМП-16/40 УХЛ4.
