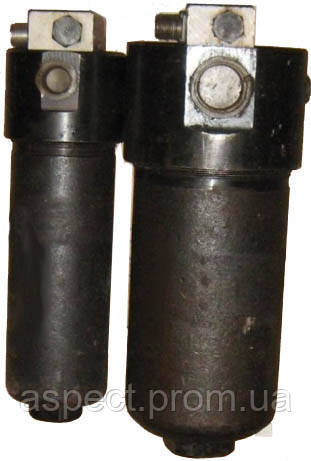

Фільтри напірні 32-25 КВ з індикатором забрудненості

Фільтр Ф7М

— Фільтри 32-25КВ, 32-25 КВ, 32-25-КВ УХЛ4 напірні (гідравлічні) з індикатором забрудненості (заміна виготовлення фільтрів ФГМ, Ф7, Ф7М) на номінальний тиск 20 МПа призначені для очищення від механічних домішок мінеральних олив. — Фільтри Ф7М застосовуються в металорізальних, деревообробних та інших верстатах, а також у кузньово-пресовому та ливарному обладнанні. Кінематична в'язкість очисних мінеральних олив не більш ніж 200 мм2/c за температури до 80 °C. — Фільтри напірні 12-25(10,40)КВ, 20-25(10,40)КВ, 32-25(40,10)КВ виготовляються на номінальний тиск 20 МПа (Ф7(М) — три габарити). За тонкістю фільтрації виготовляються такі варіації: 10, 25 і 40 мкм.      Як фільтроелементи в фільтри Ф7М — 12-25-КВ, 20-25-КВ, 32-25-КВ використовуються фільтроелементи РЕГОТМАС. Позначення фільтрів Ф7М — 12-25 КВ, 20-25 КВ, 32-25 КВ Ф7   32 - 25   К   УХЛ4           Кліматичне виконання за ГОСТ 15150: УХЛ4, 04.1 Тип різі на вхідному та вихідному отворах фільтра: К = конічна М = метрична Номінальна тонкість фільтрації: 10 = 10 мкм 25 = 25 мкм 40 = 40 мкм 20 = номінальний тиск 20 МПа Виготовлення фільтра за габаритом: 1ФГМ = Ду 12 мм 2ФГМ = Ду 20 мм 3ФГМ = Ду 32 мм

Основні параметри фільтрів напірних Ф7М

Рекомендації щодо експлуатації фільтрів 12-25 КВ, 20-25 КВ, 32-25 КВ

— Фільтри Ф7(Ф7М) встановлюють у напірних магістралях гідросистем у місці, зручному для обслуговування, у вертикальному положенні, щоб напрямок стрілки на головці фільтра збігався з напрямком руху робочої рідини.
— Для заміни фільтрувального елемента після спрацьовування індикатора забрудненості вимкнути насосну установку і, після падіння тиску до 0, повернути склянку, видалити забруднений фільтроелемент, помістити чистий фільтроелемент у склянку та загорнути його.
— Під час запуску системи з холодною оливою, в'язкість якої вища за 30 мм2/с, індикатор забрудненості може видати помилкові сигнали з можливим відкриттям запобіжного клапана, водночас індикатор повертається у вихідне положення в міру розігрівання оливи. Якщо індикатор не повертається у вихідне положення, необхідно короткочасно вимкнути систему.
Умова, зберігання — 2 (С) за ГОСТом 15150.

Пристрій фільтрів напірних гідравлічних Ф7М

— Фільтр напірний з індикатором забрудненості типу Ф7М складається з головки з вхідним і вихідним отворами, склянки, з'єднаного герметично за допомогою кільця. Усередині стакана розміщений встановлений на сідлі фільтроелемент. На головці встановлений індикатор забрудненості, у корпусі якого є засоби сигналізації про забрудненість фільтроелементу та перепуск неочищеної рідини.
— Фільтр працює в такий спосіб. Робоча рідина через вхідний отвір у головці фільтра надходить у порожнину склянки, проходить через фільтроелемент, очищається й через отвір сідла та вихідний отвір надходить у систему. У разі підвищення перепаду тиску на фільтроелементу в міру його забруднення починає переміщатися плунжер, розташований у поршня, стискаючи пружину та, висуваючи шток, на хвостовику якого встановлений постійний магніт. У разі перепаду тисків (0,3±-0,03) МПа в полі дії магніту виявиться магнітнокерований контакт (геркон), пелюстки якого замкнуті, і надійде електричний сигнал про потребу заміни забрудненого фільтроелементу.
— Через несвоєчасну заміну фільтроелемента відбувається подальше підвищення перепаду тисків до (0,5±0,1) МПа, відкриття запобіжного клапана й неочищена робоча рідина надходить у систему, минаючи фільтроелемент. Водночас фільтр працює в аварійному режимі.

Фільтр гідравлічний 12-25КВ

Фільтр гідравлічний 20-25КВ

Фільтр гідравлічний 32-25КВ

— Приклади умовного позначення під час замовлення напірних фільтрів Ф7М:
Фільтр гідравлічний напірний 12-25К
Фільтр гідравлічний напірний 12-40КВ
Фільтр гідравлічний напірний 20-10КВ
Фільтр гідравлічний напірний 32-10К.
