Фільтри опорні 12-25КВ із візуальним індикатором забрудненості

Фільтр 12-25-КВ, 20-25-КВ

— Фільтри 12-25КВ, 12-25-КВ напірні (гідравлічні) з візуальним індикатором брудності (заміна фільтрів ФГМ)  на номінальний тиск 20 МПа призначені для очищення від механічних домішок мінеральних олив. — Фільтри Ф7 (М) застосовуються в металорізальних, деревообробних та інших верстатах, а також у кузньово-пресовому та ливарному обладнанні. Кінематична в'язкість очисних мінеральних олив не більш ніж 200 мм2/c за температури до 80 °C. — Фільтри напірні 12-25 КВ, 20-25 КВ, 32-25 КВ виготовляються на номінальний тиск 20 МПа (Ф7М — три габарити). За тонкістю фільтрації виготовляються такі варіації: 10, 25 і 40 мкм.      Як фільтроелементи в фільтрах 12-25 (20-25,32-25)К (В) використовуються фільтроелементи ФД, РЕГОТМАС. Позначення фільтрів Ф7М 12-25, 20-25, 32-25 Ф7М   12 - 25   К   УХЛ4           Кліматичне виконання за ГОСТ 15150: УХЛ4, 04.1 Тип різі на вхідному та вихідному отворах фільтра: К = конічна М = метрична Номінальна тонкість фільтрації: 10 = 10 мкм 25 = 25 мкм 40 = 40 мкм 20 = номінальний тиск 20 МПа Виготовлення фільтра за габаритом: 12 = Ду 12 мм 20 = Ду 20 мм 32 = Ду 32 мм

Основні параметри фільтрів напірних Ф7 (М)

Рекомендації щодо експлуатації фільтрів 12-25-КВ, 20-25-КВ, 32-25-КВ

— Фільтри Ф7М встановлюють у напірних магістралях гідросистем у місці, зручному для обслуговування, у вертикальному положенні, щоб напрямок стрілки на головці фільтра збігався з напрямком руху робочої рідини.
— Для заміни фільтрувального елемента після спрацьовування індикатора забрудненості вимкнути насосну установку і, після падіння тиску до 0, повернути склянку, видалити забруднений фільтроелемент, помістити чистий фільтроелемент у склянку та загорнути його.
— Під час запуску системи з холодною оливою, в'язкість якої вища за 30 мм2/с, індикатор забрудненості може видати помилкові сигнали з можливим відкриттям запобіжного клапана, водночас індикатор повертається у вихідне положення в міру розігрівання оливи. Якщо індикатор не повертається у вихідне положення, необхідно короткочасно вимкнути систему.
Умова, зберігання — 2 (С) за ГОСТом 15150.

Пристрій фільтрів Ф7М

— Фільтр напірний з індикатором забрудненості типу Ф7 складається з головки з вхідним і вихідним отворами, склянки, з'єднаного герметично за допомогою кільця. Усередині стакана розміщений встановлений на сідлі фільтроелемент. На головці встановлений індикатор забрудненості, у корпусі якого є засоби сигналізації про забрудненість фільтроелементу та перепуск неочищеної рідини.
— Фільтр працює в такий спосіб. Робоча рідина через вхідний отвір у головці фільтра надходить у порожнину склянки, проходить через фільтроелемент, очищається й через отвір сідла та вихідний отвір надходить у систему. У разі підвищення перепаду тиску на фільтроелементу в міру його забруднення починає переміщатися плунжер, розташований у поршня, стискаючи пружину та, висуваючи шток, на хвостовику якого встановлений постійний магніт. У разі перепаду тисків (0,3±-0,03) МПа в полі дії магніту виявиться магнітнокерований контакт (геркон), пелюстки якого замкнуті, і надійде електричний сигнал про потребу заміни забрудненого фільтроелементу.
— Через несвоєчасну заміну фільтроелемента відбувається подальше підвищення перепаду тисків до (0,5±0,1) МПа, відкриття запобіжного клапана й неочищена робоча рідина надходить у систему, минаючи фільтроелемент. Водночас фільтр працює в аварійному режимі.

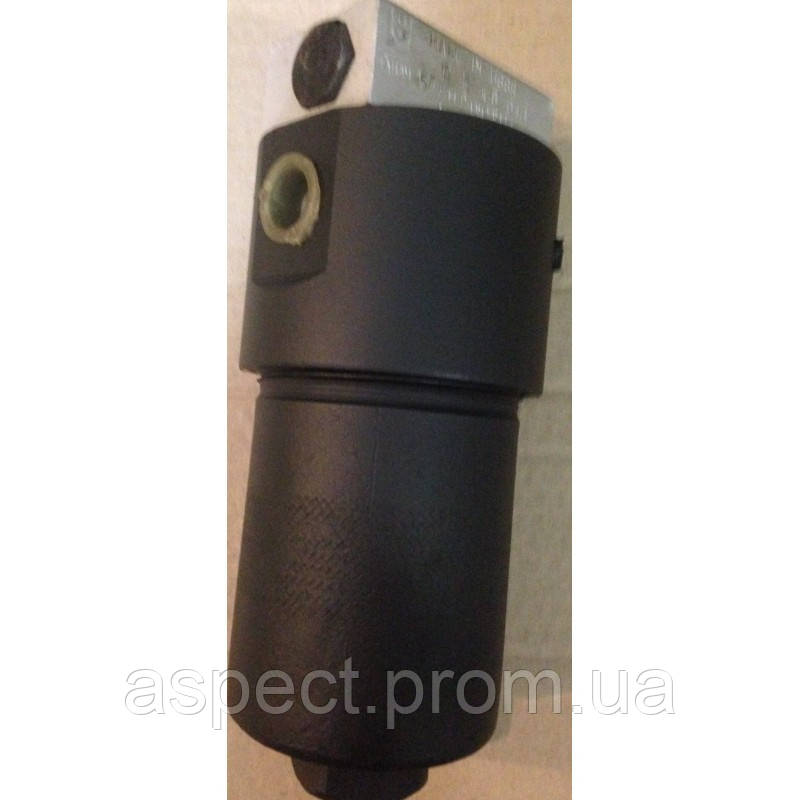

Фільтр напірний 12-25КВ, 12-10КВ, 12-40КВ (аналог Ф7М 12-25/200)

Фільтр напірний 20-25КВ, 20-10КВ, 20-40КВ (аналог Ф7М 20-25/200)

Фільтр напірний 32-25КВ, 32-10КВ, 32-40КВ (аналог Ф7М 32-25/200)

 — Приклади умовного позначення під час замовлення напірних фільтрів Ф7М:
Фільтр гідравлічний напірний 12-25-КВ;
Фільтр гідравлічний напірний 20-25-К;
Фільтр гідравлічний напірний 32-25-КВ;
Фільтр гідравлічний напірний 12-25-К.
