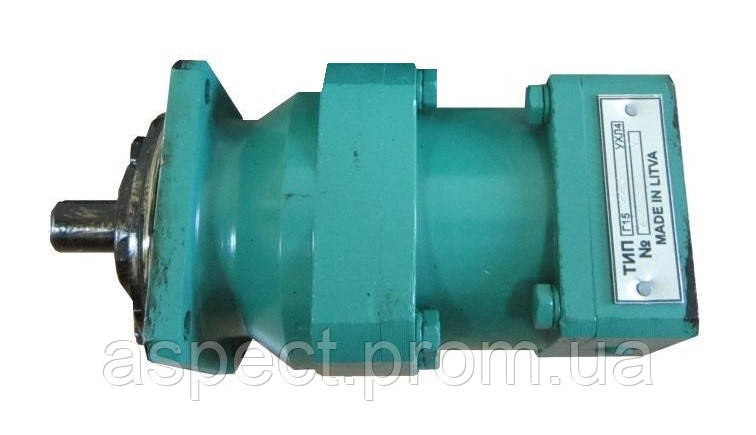

Гідромотор Г15-22Р
від 1 500 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: г15
- +380 (93) 845-70-32Отдел продаж
Гідромотори аксіально-поршневі Г15-22Р
|
|
Гідромотори Г15 22Р, Г15-22, Г15-22Р, Г 15-22 Р УХЛ4 належать до групи гідромоторів аксіально-поршневого типу та призначені для безступеневого регулювання швидкостей, а також для роботи в приводах, що стежать, і в системах, де потрібні реверсивні, часті ввімкнення, автоматичне та дистанційне керування. Залежно від робочого об'єму гідромотори Г15-2.Р мають п'ять типорозмірів. Гідромотори Г15-21(22,23,24,25)Р(Н) експлуатуються на мінеральній олії в'язкістю від 10 до 220 мм2/с за t оливи від 10 до 60 °C і за t довкілля від 0 до 45 °C. Раніше гідромотори випускалися під маркою Г15-2.Н, гідромотори марки Г15-.Р є їх удосконаленою конструкцією. |
Технічні характеристики гідромоторів Г15-21Р, Г15-22Р, Г15-23Р, Г15-24Р, Г15-25Р
| Тип гідромотора | Робочий об'єм, см3 | Крутний момент, Н·м | Тиск, МПа | Частота обертання, об/хв |
| Гідромотор Г15-21Н | 11,2 | 8,0 | 6,3 | 960 |
| Гідромотор Г15-22Н | 20 | 16 | ||
| Гідромотор Г15-23Н | 40 | 32 | ||
| Гідромотор Г15-24Н | 80 | 64 | ||
| Гідромотор Г15-25Н | 160 | 128 | ||
| Гідромотор Г15-21Р | 11,2 | 9,6 | ||
| Гідромотор Г15-22Р | 20 | 17 | ||
| Гідромотор Г15-23Р | 40 | 34 | ||
| Гідромотор Г15-24Р | 80 | 68 | ||
| Гідромотор Г15-25Р | 160 | 136 |
Пристрій і принцип дії аксіально-поршневого гідромотора Г15-2Р
|
Гидромотор Г15-21, Г15-22, Г15-23, Г15-24, Г15-25 (Див. малюнок вище) складається з ротора (3) з поршнями (6), барабана (2) зі штовхачами (7), корпусу (1), радіально-постійного кулькопідшипника (8), вала (9), корпусу (4) й опорного диска (5). Поступна в гідромотор мінеральна олива діє на поршні, унаслідок чого штовхачі висуваються і підтискають до кулькопідшипника. Під дією тангеціальних сил штовхателі обертаються разом із барабаном, валом, ротором і поршнями. Під час надходження оливи через канал 1 (зм.ниж рис.габаритні розміри) вал гідромотора обертається за годинниковою стрілкою, у разі зміни напрямку потоку оливи відбувається реверсування гідромотора. Якщо знехтувати залежність ККД гідромотора від навантаження, то можна вважати, що момент, який розвиває гідромотор, пропорціональний тиску нагнітання. Олія з корпусу гідромотора відводиться через дренажну лінію. Під час експлуатації гідромотор має бути заповнений оливою вище середньої лінії, якщо гідромотор розміщений у вертикальному положенні, він має бути весь заповнений оливою, для цього відповідно потрібно приєднати дренажну лінію. Для захисту гідромотора від перевантажень у гідролінію необхідно монтувати запобіжний клапан. |
Габаритні та приєднувальні розміри гідромоторів Г15-21, Г15-22, Г15-23, Г15-24, Г15-25
Гідроромотор Г15-22Н
|
|
Основні параметри гідромотора Г15-22Р: |
Гідромотор Г15-21Н
|
|
Основні параметри гідромотора Г15-21Н УХЛ4: |
Гідромотор Г15-23Н
|
|
Основні параметри гідромотора Г15-23Н УХЛ4: |
Гідромотор Г15-24Н
Гідромотор Г15-25Н
|
Гідромотор Г15-21Р
|
|
Основні параметри гідромотора Г15-21Р УХЛ4: |
Гідромотор Г15-22Р
|
|
Основні параметри гідромотора Г15-22Р УХЛ4: |
Гідромотор Г15-23Р
|
|
Основні параметри гідромотора Г15-23Р УХЛ4: |
Гідромотор Г15-24Р
|
|
Основні параметри гідромотора Г15-24Р УХЛ4: |
Гідромотор Г15-25Р
|
|
Основні параметри гідромотора Г15-25Р УХЛ4: |
Приклади умовного позначення під час замовлення гідромоторів аксільно-поршневих:
Г15-22Р — гідромотор аксіально-поршневий із робочим об'ємом 20 см3.
Г15-23Р — гідромотор аксіально-поршневий із робочим об'ємом 40 см3.
Г15-24Р — гідромотор аксіально-поршневий із робочим об'ємом 80 см3.
- Ціна: від 1 500 ₴
