Насоси пластинчасті (лопатеві) БГ12 42, БГ12-42, БГ1242 УХЛ4 нерегульовані з постійним напрямком потоку робочої рідини застосовуються для подавання оливи під тиском у гідросистеми верстатів та іншого обладнання машинобудівної галузі. Виготовлення насосів БГ12-4: БГ-12-41Б, БГ-12-41А, БГ-12-41, БГ-12-42: однопотоковий. Насоси серії БГ 12-4 застосовуються як мастильні в гідросистемах пресів спільно з радіально-поршневими насосами типу НР50. Робочою рідиною для цих насосів є мінеральні оливи кінематичною в'язкістю 17-213 сС за температури від +10...+50 °C. Клас чистоти робочої рідини не грубіше 12 за ГОСТ 17216-71. Тонкість фільтрації 25 мкм. Номінальна частота обертання вала 1500 об/хв. Рекомендовані марки олій (а також мінеральні оливи, що мають такі ж властивості та кінематичну в'язкість):
УНІ 1Ш-403 за ГОСТ 16728-78;
ІГП ТУ 38.101413-78.
Насоси пластинчасті однопотокові БГ12-41(42)А,Б випускаються з правим напрямком обертання вала (з боку приводу за годинниковою стрілкою). За бажанням Заказника насоси серії БГ12-4 можуть бути виготовлені з лівим напрямком обертання вала (напрям обертання вказується на корпусі насоса).
Основні параметри насосів серії БГ12-4
| Найменування |
Параметри |
| Подавання, л/хв |
Маса, кг |
Номінальна частота обертання, об/хв |
Тиск на виході, МПа |
| Насос БГ 12-41Б |
3,3 |
3,6 |
1500 |
10 |
| Насос БГ 12-41А |
6,0 |
3,6 |
1500 |
10 |
| Насос БГ 12-41 |
10,4 |
3,6 |
1500 |
10 |
| Насос БГ 12-42 |
16,7 |
3,6 |
1500 |
10 |
|
Параметри заміни насосів Г12-4 (стара серія) на БГ12-4
| Найменування |
Параметри |
| Подавання, л/хв |
Маса, кг |
Номінальна частота обертання, об/хв |
Тиск на виході, МПа |
Насос БГ12-41Б (нове вироблення)
Насос Г12-41Б (старе вироблення) |
3,3
3,0 |
3,6 |
1500
1440 |
10
6,3 |
Насос БГ12-41А (нове вироблення)
Насос Г12-41А (старе вироблення) |
6,0
5,0 |
3,6 |
1500
1440 |
10
6,3 |
Насос БГ12-41 (нове вироблення)
Насос Г12-41 (старе вироблення) |
10,4
8,0 |
3,6 |
1500
1440 |
10
6,3 |
Насос БГ12-41 (нове вироблення)
Насос Г12-42А (старе вироблення) |
10,4
12,0 |
3,6 |
1500
1440 |
10
6,3 |
Структура умовного позначення БГ 12-4
| БГ12-4 |
|
ХХ |
|
Х |
|
ХХХХ |
|
| |
|
|
|
Кліматичне вироблення й категорія розміщення
|
 |
|
Напрямок обертання вала: без позначення — праве, Л — ліве
|
|
|
Подача: 1Б - 3,3 л/хв 3,2 см3, 1А - 6,0 л/хв 3,2 см3, 1 - 10,5 л/хв 8,0 см3, 2 - 17,0 л/хв 12,5 см3
|
|
|
Позначення типу насоса
|
Приклад умовного позначення насоса пластинчастого однопотокового з правим обертанням вала, з подаванням робочої рідини 10,4 л/хв, номінальним тиском на виході 10 МПа, номінальною частотою обертання 1500 об./хв, масою 3,6 кг, кліматичне виготовлення для районів із помірним і холодним кліматом, категорія розміщення 4:
Насос БГ12-41 УХЛ4.
Рисунки та принципи роботи насоса БГ12-41 (42)
|
Рисоце насоса серії БГ12-4 (однопотокового)
|
Положення деталей у конструкції насоса серії БГ12-4 відповідає "правому" обертанню вала. Під час обертання вала з ротором, під дією відцентрової сили та тиску робочої рідини переміщаються в пазах ротора та пластини притискаються до внутрішньої поверхні статора. У разі збільшення об'єму камери між двома пластинами відбувається всмоктування через вікна на дисках і порожнині кришки. У разі зменшення об'єму робоча рідина витісняється через вікна диска з шийкою та порожнину корпусу. Під час роботи насоса пластинчастої серії БГ12-4 статор і диски притискаються до кришки пружинами та тиском робочої рідини.
Насос пластинчастий однопотоковий встановлюється в будь-якому положенні. З'єднання вала насоса пластинчастого з приводним валом електродвигуна відбувається через пружну муфту. Радіальне зміщення осей валів — не більш ніж 0,1 мм, кутове зміщення — не більш ніж 1°. Напрямок обертання валу насоса має відповідати стрілці на корпусі.
Для захисту насоса серії БГ12-4 і гідросистеми верстата від перевантажень потрібно відрегулювати запобіжний клапан на тиск до 12,5 МПа, а витрата клапана — не менш подавання насоса. Трубопроводи насоса не мають мати різких перегинів, ретельно очищені від бруду та пилу, мати надійне ущільнення в місцях приєднання до насоса. Розміри трубопроводів і фільтрів всмоктувальних необхідно вибирати з умов, що швидкість оливи не перевищує 1,5 м/с, а тиск на вході має бути 0,12-0,08 МПа. Трубопроводи зливної та всмоктувальний не мають доходити до дна маслобака на три діаметри труби. Кінці труб мають бути зрізані під кутом 45° і розташовані на достатній відстані один від одного (не менш ніж 250 мм). Кількість оливи в олії не має бути менш ніж двохвилинне подавання насоса. Необхідно стежити, щоб бак був закритий і в нього не могли потрапити бруд і сторонні предмети. Усередині мастила всмоктувальна лінія насоса пластинчастої серії БГ12-4 має бути відокремлена від зливної перегородки заввишки 2/3 від рекомендованого рівня оливи. На всмоктувальній лінії допускається встановлювати фільтр з індикатором забрудненості, але за умови, що значення тиску на вході в пластинчастий насос не менш ніж 0,08 МПа.
Розбирання насоса пластинчастої серії БГ12-4 виробляється в такій послідовності: відвертають гвинти, що з'єднують кришку з корпусом, знімається кришка; знімається за допомогою знімача підшипник; виймається кільце ущільнювача, плоский диск, ротор разом із пластинами та статор, а за потреби — штифт і диск із шийкою; повертаються гвинти, що з'єднують фланець пластинчастого насоса з корпусом, знімається фланець; виймається вал із підшипником із корпусу.
Збирання насоса серії БГ12-4 виробляється у зворотній послідовності. Необхідно звернути увагу на такі моменти: напрямок нахилу пазів ротора має відповідати напрямку обертання вала; робоча радіусна крайка насосів має бути звернена до профілю статора; всмоктувальні та нагнітальні вікна в дисках розташовані один щодо одного під кутом 90°; всмоктувальне вікно плоского диска має збігатися зі всмоктувальним отвором у кришці.
Насос пластинчастий однопотоковий не підлягає розбирання для зміни напрямку обертання вала. Надійна робота насоса серії БГ12-4 може бути забезпечена тільки під час використання незабрудненої мінеральної оливи. Заміну оливи треба проводити у разі його забруднення домішками або у разі зміни в'язкості.
|
|
Рисунок (від у розрізі) насоса серії БГ12-4
|

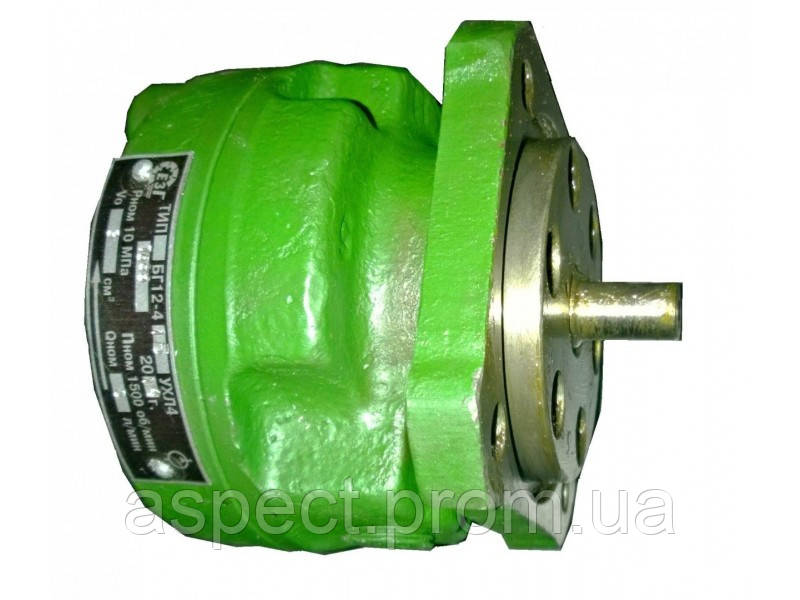

Насос пластинчастий БГ12-42
|
|
Основні параметри насоса БГ 12-42 УХЛ4:
— номінальний тиск на виході 10 МПа;
— витрата робочої рідини 16 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 3,5 кВт;
— вага — не більш ніж 3 кг.
|
Насос пластинчастий БГ12-41
|
|
Основні параметри насоса БГ 12-41 УХЛ4:
— номінальний тиск на виході 10 МПа;
— витрата робочої рідини 10 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 2,9 кВт;
— вага — не більш ніж 3 кг.
|
Насос пластинчастий БГ12-41А
|
|
Основні параметри насоса БГ 12-41 А УХЛ4:
— номінальний тиск на виході 10 МПа;
— витрата робочої рідини 6 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 2,1 кВт;
— вага — не більш ніж 3 кг.
|
Насос пластинчастий БГ12-41Б
|
|
Основні параметри насоса БГ 12-41 Б УХЛ4:
— номінальний тиск на виході 10 МПа;
— витрата робочої рідини 3 л/хв;
— номінальна частота обертання 1500 об/хв;
— номінальна потужність 1,5 кВт;
— вага — не більш ніж 3 кг.
|
