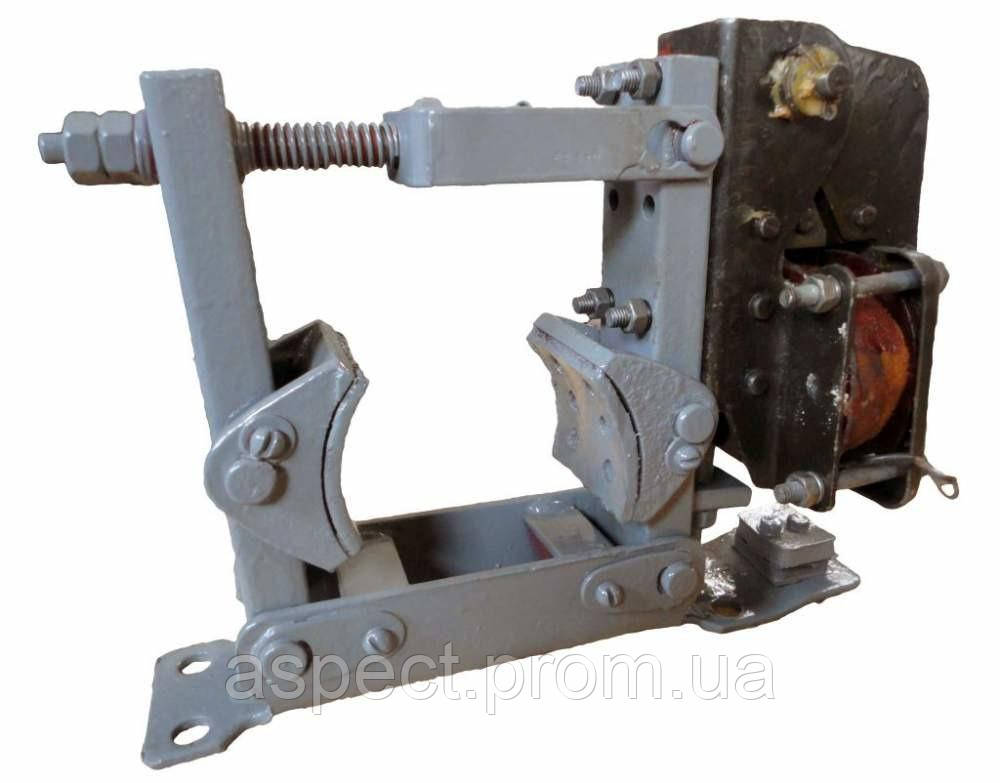

Гальмо колодкове ТКТ-300
від 2 000 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: ткт
- +380 (93) 845-70-32Отдел продаж
Тормозы колодкові ТКТ-300
Тормозы ТКТ 200 УХЛ4 колодкові призначені для зупинки і утримання валів механізмів (переважно підйомно – транспортних машин) у загальмованому стані при непрацюючому приводі.
Тормозы колодкові ТКТ-100(200,300) комплектуються електромагнітами МО-100(200)Б.
Принцип роботи гальм такого типу наступний: при затормаживании, під дією стиснутої головної пружини важелі повертаються на пальцях і притискують колодки до поверхні гальмівного шківа. При цьому електромагніт не працює, якір його відкинутий. При включенні струму якір магніту притискається до сердечника і натискає на кінець штока, який через гайку додатково стискає головну пружину. Важелі, звільнившись від дії пружини, розходяться, растормаживая шків.
Гальма з електромагнітним приводом складається з наступних основних частин: електромагніту 6 та механічної частини.
Механічна частина гальма складається з наступних складових частин:
1 – підставка
2 – колодки
3 – важелі
4 - шток
5 – головна пружина
Технічні характеристики ТКТ 100, ТКТ 200, ТКТ 300 з магнітами МО
| Тип гальма | Діамтром гальмівного шківа D, мм | Гальмівний момент Мт, Нм | Електромагніт | ||
| ПВ=25% ПВ=40% | ПВ=100% | Тип | Напруга, В | ||
| ТКТ - 100 | 100 | 20 | 11 | МО-100Б | 220, 380, 500 |
| ТКТ - 200/100 | 200 | 39 | 22 | МО-100Б | |
| ТКТ - 200 | 200 | 157 | 78 | МО-200Б | |
| ТКТ - 300/200 | 300 | 235 | 118 | МО-200Б | |
| ТКТ - 300 | 300 | 412 | 167 | МО-300Б | |
Габаритні і приєднувальні розміри гальм ТКТ
| Типорозмір гальма | А | Б | В | Г | Е | Ж | З | І | До | Л | М | Н | Д | d | Про | П | Кут повороту якоря, град | Маса, кг |
| ТКТ - 100 | 336 | 239 | 208 | 300 | 130 | 110 | 40 | 125 | 65 | 70 | 78 | 100 | 100 | 13 | 6 | 4 | 7,5 | 11,25 |
| ТКТ – 200/100 | 475 | 395 | 260 | 400 | 130 | 175 | 60 | 195 | 90 | 90 | 100 | 170 | 200 | 18 | 6 | 8 | 7,5 | 25,4 |
| ТКТ - 200 | 548 | 407 | 333 | 400 | 177 | 175 | 60 | 195 | 90 | 90 | 100 | 170 | 200 | 18 | 6 | 8 | 5,5 | 37,5 |
| ТКТ – 300/200 | 670 | 565 | 400 | 560 | 177 | 250 | 80 | 275 | 120 | 140 | 150 | 240 | 300 | 22 | 8 | 12 | 5,5 | 75 |
| ТКТ - 300 | 775 | 570 | 485 | 560 | 243 | 250 | 80 | 275 | 120 | 140 | 150 | 240 | 300 | 22 | 8 | 12 | 5,5 | 102,5 |
Гальмо колодкове ТКТ-300
|
|
Основні параметри гальма ТКТ300 УХЛ4: |
Гальмо колодкове ТКТ-200
|
|
Основні параметри гальма ТКТ200 УХЛ4: |
Гальмо колодкове ТКТ-100
|
|
Основні параметри гальма ТКТ100 УХЛ4: |
Для замовлення колодкового гальма Ви можете зв'язатися з нами за телефонами, вказаними в лівому верхньому куті сторінки, або надіслати запит на 1aspekt2000@gmail.com.
В замовленні необхідно правильно вказувати маркування колодкового гальма ТКТ:
Гальмо колодкове ТКТ100 УХЛ4;
Гальмо колодкове ТКТ200 УХЛ4;
Гальмо колодкове ТКТ300 УХЛ4.
