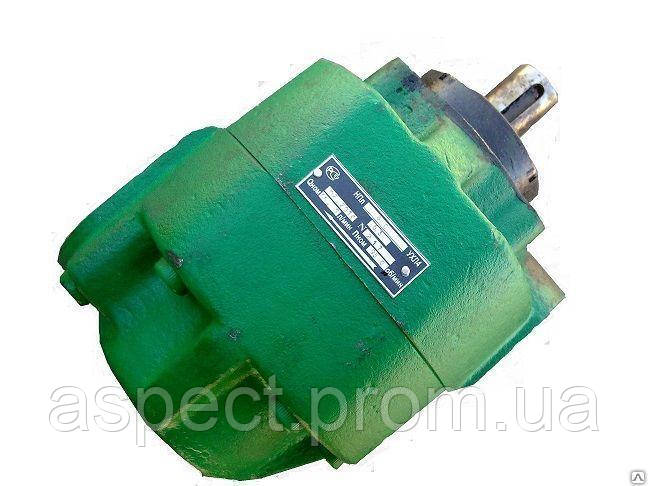

Насос пластинчастий НПл 63/6,3 НПл 80/6,3 НПл 125/6,3
від 3 000 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: нпл
- +380 (93) 845-70-32Отдел продаж
Насоси пластинчасті НПл-63/6,3, НПЛ-80/6,3, НПл 125/6,3
|
|
Насоси НПЛ-63/6,3, НПЛ-80/6,3, НПЛ-125/6,3 УХЛ4 (аналог насоси Г12-24М, Г12-25АМ, Г12-24АМ) забезпечують нерегульований за величиною потік робочої рідини в гідравлічних приводах металорізальних верстатів та інших гідрофікованих машин Насоси НПЛ63/6.3, НПЛ80/6.3, НПЛ125/6.3 конструктивно та за принципом дії не відрізняються від насосів НПЛ габариту 1 (НПл-8/6,3, НПл-12,5/6,3, НПл-16/6,3, НПЛ-25/6,3, НПЛ-32/6,3, НПЛ-40/6,3), але для забезпечення необхідної продуктивності мають більший за габаритами корпус, а відповідно і масу (25 кг). Розміри насосів НПл-63/6.3, НПЛ-80/6.3, НПл 125/6.3
|
|||
Основні параметри насосів НПл-63/6,3 НПЛ-80/6,3 НПл 125/6,3
| Найменування, що діє | Найменування застаріле | Номінальний тиск на виході, МПа | Номінальне подавання, л/хв | Номінальний робочий об'єм, см3 | Номінальна частота обертання, об/хв | Номінальна потужність привода, кВт | Маса, кг |
| Насос НПл-63/6,3 | Насос Г12-24АМ | 6,3 | 53,8 | 63 | 960 | 7,0 | 25,0 |
| Насос НПл-80/6,3 | Насос Г12-24М | 69,9 | 80 | 8,9 | |||
| Насос НПл-125/6,3 | Насос Г12-25АМ | 110,4 | 125 | 13,9 |
Конструкція й принцип дії насосів НПл (габарит 2)
У корпусі 1 і кришці 2 встановлений робочий комплект, що складається зі статора 3, ротора 4, пластини 5, диска з шийкою 6, диска плоского 7. Вал 8 вільно обертається в підшипнику кочення 9. У кришці розміщений всмоктувальний отвір Б, у корпусі — нагнітальний В. Двопотоковий насос об'єднує два однопотокових насоси. У корпусних деталях встановлені робочі комплекти двох однопотокових насосів. Двопотоковий насос має загальний всмоктувальний отвір. Нагнітання відбувається двома незалежними потоками. Принцип дії однопотокових і двопотокових насосів однаковий. Під час обертання вала пластини переміщаються в пазах ротора відповідно до профілів внутрішньої поверхні статора. Камера Г (між пластинами, статором і ротором) під час з'єднання з каналами всмоктування збільшує свій об'єм і заповнюється робочою рідиною, що надходить із магістралі всмоктування, а під час з'єднання з каналами нагнітання зменшує свій об'єм, витісняючи робочу рідину в магістраль нагнітання. Насос встановлюється в будь-якому положенні. З'єднання вала насоса з приводним валом виконувати за допомогою пружної (еластичної) муфти. Допуск смоктання осій валів 0,1 мм у діаметральному вираженні. Напрямок обертання вала має відповідати стрілці, розташованій на табличці. Передавання на вал радіальних і осьових навантажень із боку привода не допускається. Для захисту насоса та гідросистеми від перевантажень необхідно встановити запобіжний клапан, настроювання якого не має перевищувати номінального тиску на виході, а витрата клапана має бути не менш подавання насоса. Бак має відповідати вимогам ГОСТ 16770-86. Об'єм бака має бути не менш ніж двохвилинний подавання насоса. Всмоктувальний і зливний трубопроводи мають бути занурені в бак на глибину приблизно двох діаметрів труби від дна. Трубопроводи мають бути з плавними вигинами, ретельно очищені, мати надійне ущільнення в місці приєднання до насоса, що виключає можливість підсмоктування повітря. Всмоктувальний трубопровід має бути за можливістю коротким із мінімальною кількістю вигинів. Діаметр отвору всмоктувального трубопроводу, його довжина та додаткові з'єднання мають вибиратися з умов, що швидкість робочої рідини не має перевищувати 1,5 м/с і абсолютний тиск на вході в насос має бути -0,08...0,12 МПа (0,8... 1,2 кгс/см2). На всмоктувальному трубопроводі допускається встановлювати фільтр з індикатором забрудненості за умови, що абсолютний тиск на вході в насос не менш ніж 0,08 МПа.
Насос пластинчастий НПл 63/6,3 (Г12-24АМ)
|
|
Насос НПл-63/6,3 призначений для встановлення в гідравлічних приводах металорізальних верстатів, пресів та іншого обладнання, у якому необхідно забезпечити нерегульований за величиною потік оливи з постійним тиском. Основні параметри лопатного (пластинчастого) насоса НПЛ 63/6,3: Насоси НПл 63/6,3 можуть постачатися з правим (за годинниковою стрілкою з боку вала) і лівим напрямком обертання вала. |
Насос пластинчастий НПл 80/6,3 (Г12-24М)
|
|
Насос НПл-80/6,3 призначений для встановлення в гідравлічних приводах металорізальних верстатів, пресів та іншого обладнання, у якому необхідно забезпечити нерегульований за величиною потік оливи з постійним тиском. Основні параметри лопатного (пластинчастого) насоса НПЛ 80/6,3: Насоси НПл 80/6,3 можуть постачатися з правим (за годинниковою стрілкою з боку вала) і лівим напрямком обертання вала. |
Насос пластинчастий НПл 125/6,3 (Г12-25АМ)
|
|
Насос НПл-125/6,3 призначений для встановлення в гідравлічних приводах металорізальних верстатів, пресів та іншого обладнання, у якому необхідно забезпечити нерегульований за величиною потік оливи з постійним тиском. Основні параметри лопатного (пластинчастого) насоса НПЛ 125/6,3: Насоси НПл 125/6,3 можуть постачатися з правим (за годинниковою стрілкою з боку вала) і лівим напрямком обертання вала. |
Під час замовлення просимо вказувати маркування насоса пластинчастого НПЛ тиску 6,3 МПа габариту 2:
Насос пластинчастий НПл 63/6,3 - насос пластинчастий однопотоковий нерегульований, P=6.3МПа, Q=53,8 л/хв, V = 63 см3;
Насос пластинчастий НПл 80/6,3 - насос пластинчастий однопотоковий нерегульований, P=6.3МПа, Q =69.9 л/хв, V = 80 см3;
Насос пластинчастий НПл 125/6,3 — насос пластинчастий однопотоковий нерегульований, P = 6.3 МПа, Q = 110.4 л/хв, V = 125 см3.
| Основні | |
|---|---|
| Виробник | Ама |
- Ціна: від 3 000 ₴
