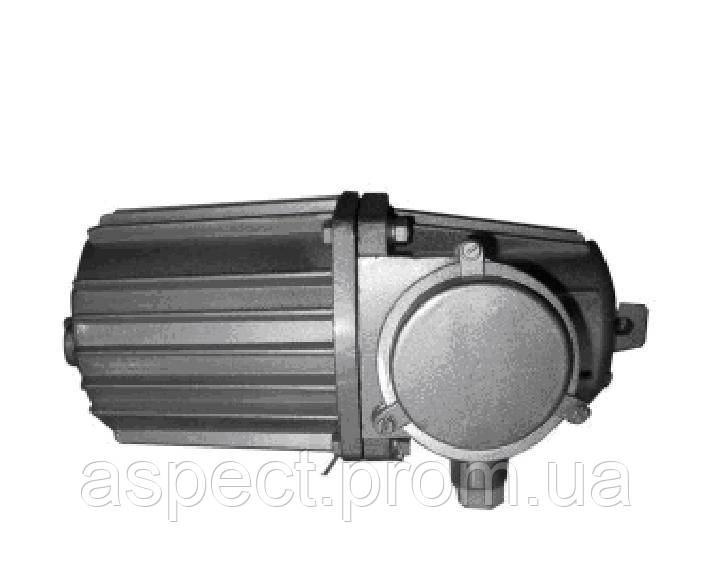

Гідроштовхач ТЕ-16 ТЕ-25 ТЕ-30 ТЕ-50 ТЕ-80
Гідроштовхач ТЕ-16 ТЕ-25 ТЕ-30 ТЕ-50 ТЕ-80, фото 3
Гідроштовхач ТЕ-16 ТЕ-25 ТЕ-30 ТЕ-50 ТЕ-80, фото 4
Гідроштовхач ТЕ-16 ТЕ-25 ТЕ-30 ТЕ-50 ТЕ-80, фото 5
Гідроштовхач ТЕ-16 ТЕ-25 ТЕ-30 ТЕ-50 ТЕ-80, фото 6
Гідроштовхач ТЕ-16 ТЕ-25 ТЕ-30 ТЕ-50 ТЕ-80, фото 7
Гідроштовхач ТЕ-16 ТЕ-25 ТЕ-30 ТЕ-50 ТЕ-80, фото 8
Гідроштовхач ТЕ-16 ТЕ-25 ТЕ-30 ТЕ-50 ТЕ-80, фото 9
Гідроштовхач ТЕ-16 ТЕ-25 ТЕ-30 ТЕ-50 ТЕ-80, фото 10

Гідроштовхач ТЕ-16 ТЕ-25 ТЕ-30 ТЕ-50 ТЕ-80

від 1 000 ₴

Показати оптові ціни
  • В наявності
  • Оптом і в роздріб
  • Код: тэ
Гідроштовхач ТЕ-16 ТЕ-25 ТЕ-30 ТЕ-50 ТЕ-80
Гідроштовхач ТЕ-16 ТЕ-25 ТЕ-30 ТЕ-50 ТЕ-80В наявності
від 1 000 ₴
+380 (67) 256-62-52
Отдел продаж
  • +380 (93) 845-70-32
    Отдел продаж
+380 (67) 256-62-52
Отдел продаж
  • +380 (93) 845-70-32
    Отдел продаж
Законом не передбачено повернення та обмін даного товару належної якості

Гідротолкателі ТЕ-25, ТЕ-16, ТЕ-30, ТЕ-50, ТЕ-80

Гидротолкатели ТЭ-25, ТЭ-16, ТЭ-30, ТЭ-50, ТЭ-80

Гідроштовхач ТЕ-30 (16,25)

— Штовхачі електрогідравлічні (гідростолителі) ТЕ 25, ТЕ 30, ТЕ 16, ТЕ 50, ТЕ 80 УХЛ4 призначені для застосування як привода колодкових пружинних гальм, а також інших механізмів, які слугують для механізації різних виробничих процесів. Гідротоплавці ТЕ-16(50,25,30,80) відповідають вимогам ТУ 3458-001-82888392-2009.
— Штовхачі гідравлічні ТЕ-25, ТЕ-30 (ТЕ-16), ТЕ-50 призначені для роботи в мережі змінного струму напругою 380 В, частотою 50 Гц, у повторно-краткочасному режимі за ПВ 80% і менше, з частотою увімкнень до 720 вмик/год, водночас номінальні значення кліматичних чинників зовнішнього середовища мають відповідати типам кліматичного виконання У категорії 2 за ГОСТ 15150-69. Штовхачі призначені для експлуатації під навісом або в приміщеннях, де коливання температури та вологості повітря несуттєво відрізняються від коливань на відкритому повітрі.
— Штовхачі ТЕ-25, ТЕ-30 (ТЕ-16), ТЕ-50 постачаються в «сухому вигляді» (не заправлені робочою рідиною).

Параметри гідроштовхувачів ТЕ-25, ТЕ-30 (ТЕ-16), ТЕ-50

Найменування параметрів Значення параметрів гідроштовхувачів
Штовхач ТЕ-25 Штовхач ТЕ-30 (ТЕ-16) Штовхач ТЕ-50
Середнє зусилля підіймання, Н 250 300 500
Розвивальне зусилля підіймання, Н 310 350 600
Хід штока, мм 35 35 60
Час підіймання штока на гальмі, с, не більш ніж 0,7
Час зворотного ходу штока на гальмо, с, не більш ніж 0,4
Номінальна потужність двигуна, кВт 0,25 0,39
Споживана потужність, кВт, не більш ніж 0,06 0,12
Номінальна напруга мережі живлення, В 380
Частота струму мережі живлення, Гц 50
Число обертів двигуна (синхронне), об/хв 2800
Маса робочої рідини, кг, не більш ніж 1,6 2,1
Маса штовхача, кг, не більш ніж 8,8 12,8

Пристрій електрогідравлічних штовхачів ТЕ

Устройство электрогидравлических толкателей ТЭ

      Штовхач ТЕ складається з таких основних вузлів і деталей: електродвигуна (1), відцентрового колеса насоса (6), корпусу насоса (5), поршня зі штоком (7), корпусу штовхачача з циліндром (8); Ущільнення камери штовхача з боку електродвигуна здійснюється ущільнювальним кільцем (2), ущільнення штока здійснюється манжетою (9) і сальниковим кільцем (10). Заливання робочої рідини в камеру штовхача відбувається через отвір у корпусі штовхача, закритий корком (11), з ущільнювальним кільцем (12). Зливання робочої рідини з камери штовхача відбувається через той самий отвір.

Електродвигун штовхачів ТЕ спеціального виконання, фланцевий із природним охолодженням. Камера електродвигуна відокремлена від камери штовхача. Вихідний пристрій двигуна складається зі спеціальної панелі із затискачами (15), коробки виводів (13) і кришки (3). Панель відносно станини ущільнюється кільцем (14), вал — манжетою (4).Під'єднання до мережі треба робити через коробку виводів. Клемна панель має три або шість виводів. Штовхач необхідно заземлити, для чого його треба приєднати за допомогою заземлювального болта та гнучкого мідного заземлювального провідника перерізом не менш ніж 1,5 мм2 до заземлювального пристрою. Штовх і вузол ущільнення штока треба очистити від консерваційного мастила та пилу, перевірити, чи немає підтікання робочої рідини через ущільнення.

Основні несправності гідроштовхувачів і способи їх усунення

Несправність Можлива причина Спосіб усунення
Шток під час увімкнення в мережу не підіймається або підіймається не на всю висоту ходу Рівень оливи набагато нижчий за норму. Долити оливу в насосну частину.
Вийшов із ладу електродвигун. Відремонтувати електродвигун.
Колесо робоче зачіпає корпус насоса. Відрегулювати проміжок між колесом робочим і корпусом насоса в межах 0,2-0,9 мм.
Теч олії через ущільнення по штоку та стикам деталей. Велика кількість оливи через ущільнення підшипникового щита в порожнину двигуна понад 150 см3. Не повністю затягнуті кріпильні деталі. Підтягнути гвинти, болти.
Несправні ущільнення. Замінити ущільнення.
Неисправна манжета на валу двигателя. Замінити манжету.
Надмірне нагрівання. Зношування шийки вала. Зсунути манжету до упору в ущільнювальному гнізді щита.
Підвищена напруга на затискачах електродвигуна. Забезпечити нормальне напруження.
Віткові замикання в обмотуванні електродвигуна. Відремонтувати обмотку.
Колесо робоче зачіпає корпус насоса. Відрегулювати проміжок між колесом і корпусом насоса.
Надмірний шум у. Несправні підшипники. Замінити підшипники.
Електродвигун гідроштовхача під час увімкнення в мережу не обертається. Немає напруги підводяльної мережі. Подати напругу на затискачі.
Обрив дротів, що з'єднують обмотку з клемною панеллю. Усути обрив.
Пошкодження обмотки статора. Відремонтувати електродвигун

Гідроштовхач ТЕ-16

Гидротолкатель ТЭ-16

  Основні параметри штовхача електрогідравлічного (гідротолкателя) ТЕ-16, ТЕ16 УХЛ4:
— Середнє зусилля підіймання — 200 Н;
— Хід штока — 30 мм;
— Номінальна потужність двигуна — 0,25 кВт;
— Споживана потужність — 0,06 кВт;
— Маса штовхача — 7,0 кг;

Гідроштовхач ТЕ-25

Гидротолкатель ТЭ-25

  Основні параметри штовхача електрогідравлічного (гідроштовхача) ТЕ-25, ТГМ-25 УХЛ4:
— Середнє зусилля підіймання — 250 Н;
— Хід штока — 35 мм;
— Номінальна потужність двигуна — 0,25 кВт;
— Споживана потужність — 0,06 кВт;
— Маса штовхача — 10 кг;

Гідроштовхач ТЕ-30

Гидротолкатель ТЭ-30

  Основні параметри штовхача електрогідравлічного (гідроштовхача) ТЕ-30, ТЕ30 УХЛ4:
— Середнє зусилля підіймання — 300 Н;
— Хід штока — 35 мм;
— Номінальна потужність двигуна — 0,25 кВт;
— Споживана потужність — 0,06 кВт;
— Маса штовхача — 9,0 кг;

Гідроштовхач ТЕ-50

Гидротолкатель ТЭ-50

  Основні параметри штовхача електрогідравлічного (гідротолкателя) ТЕ-50, ТЕ50 УХЛ4:
— Середнє зусилля підіймання — 500 Н;
— Хід штока — 60 мм;
— Номінальна потужність двигуна — 0,39 кВт;
— Споживана потужність — 0,12 кВт;
— Маса штовхача — 13 кг;

Гідроштовхач ТЕ-80

Гидротолкатель ТЭ-80

  Основні параметри штовхача електрогідравлічного (гідротолкателя) ТЕ-50, ТЕ50 УХЛ4:
— Середнє зусилля підіймання — 500 Н;
— Хід штока — 60 мм;
— Номінальна потужність двигуна — 0,39 кВт;
— Споживана потужність — 0,12 кВт;
— Маса штовхача — 13 кг;

          Приклади позначень гідроштовхувачів ТЕ-... для замовлення:
— Гідроштовхач ТЕ-25;
— Гідроштовхач ТЕ-30;
— Гідроштовхач ТЕ-50.
